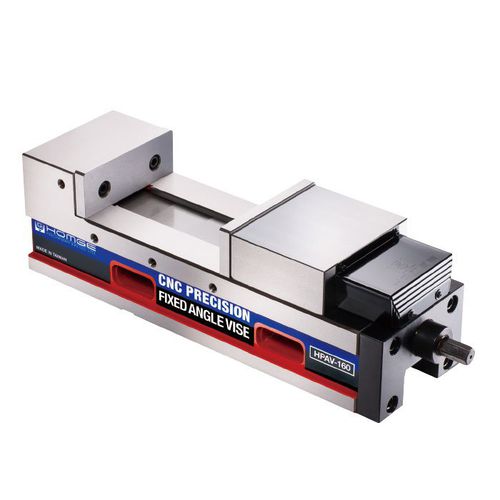

Mordaza para máquina herramienta HPAV-

para fresadoramanualhorizontal

Resumen
Esta mordaza comparte las características del modelo HPAC pero emplea un tornillo de sujeción estándar en lugar del MULTI-POWER SYSTEM. Es adecuada para aplicaciones con múltiples unidades en centros de mecanizado CNC horizontales y verticales y en fresadoras convencionales.

Ventajas

• Funcionalidad equivalente al modelo HPAC con un tornillo de apriete estándar, simplificando el uso en configuraciones multiunidad.

Características

• 1. Cuerpo de la mordaza mecanizado en hierro dúctil (FCD60 o superior) en una sola pieza para alta rigidez y estabilidad dimensional.
• 2. Guías endurecidas a HRC 50 para aumentar la resistencia al desgaste y mantener la precisión de posicionamiento a largo plazo.
• 3. Sistema de bloqueo de ángulo que empuja la pieza hacia la posición de referencia precisa, mejorando la repetibilidad del apriete.
• 4. Se puede montar horizontal o verticalmente según la disposición de la máquina.

Altura fija
Diseño de altura fija que permite alinear o apilar varias mordazas, facilitando las aplicaciones multiunidad en centros de mecanizado.

Especificaciones
Unidad: mm
Model | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | M | Peso (kg)
HPAV-130 | 147 | 95±0.01 | 0-190 | 70-260 | 115-305 | 185-375 | 80±0.02 | 18 | 440 | 503 | 131 | 19 | 15 | 55 | 150 | 42
HPAV-160 | 160 | 105±0.01 | 0-250 | 85-325 | 140-375 | 220-460 | 80±0.02 | 18 | 525 | 588 | 161 | 19 | 15 | 58 | 165 | 60
HPAV-160L | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 545 | 608 | 161 | 19 | 15 | 58 | 165 | 62
HPAV-200 | 170 | 110±0.01 | 0-290 | 90-380 | 155-440 | 240-530 | 100±0.02 | 18 | 600 | 662 | 201 | 19 | 18 | 63 | 197 | 90

Accesorios estándar

• 2 cuñas de alineación
• 4 abrazaderas
• 1 mango

Accesorios opcionales

• Mordazas delanteras/traseras (varios tipos: ranuradas en cruz, escalonadas, en V, combinadas y mordazas exteriores delanteras/traseras)

Especificaciones técnicas

• Fabricante: HOMGE
• Serie / Nombre de modelo: HPAV- (HPAV-130, HPAV-160, HPAV-160L, HPAV-200)
• Material: Hierro dúctil (FCD60)
• Dureza de las guías: HRC 50
• Sistema de bloqueo de ángulo para asentar la pieza en la posición exacta
• Orientación de montaje: horizontal o vertical
• Altura fija para apilamiento multiunidad
• Unidad de las especificaciones: mm
• Accesorios incluidos: cuñas de alineación, abrazaderas, mango
• Opcional: diversas mordazas delanteras/traseras para ampliar las capacidades de sujeción
