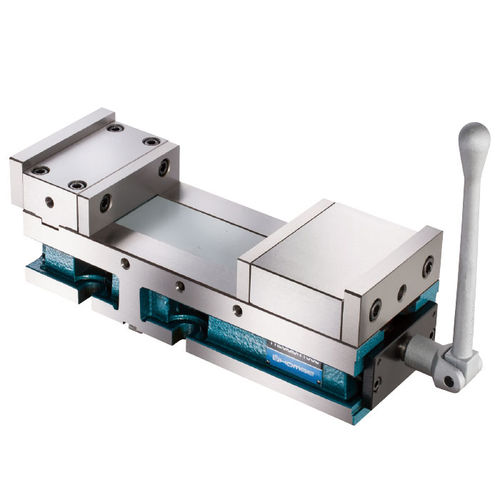

Mordaza para máquina herramienta HVV series

para fresadorade precisiónde fundición dúctil

Resumen

• Gran apertura de mordazas para piezas de gran tamaño
• El sistema especial ANGLE-LOCK asegura que la pieza se desplace hacia abajo hasta la posición precisa
• Altura fija que permite el uso conjunto de varias mordazas en configuraciones multi-mordaza
• Adecuado para centros de mecanizado CNC y fresadoras generales

Accesorios estándar

• 1 juego de garras delanteras y traseras
• 4 bridas de sujeción

ESPECIFICACIONES (Material: Fundición nodular FCD60 | Dureza de guías HRC 50)
Unidad: mm
Modelo | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | M | Peso (kg)
HVV-4\" | 91 | 62±0.01 | 160 | 320 | 73±0.02 | 18 | 325 | 365 | 105 | 14 | 15 | 18 | 28.5 | 37 | 120±0.02 | 18
HVV-6\" | 120 | 80±0.01 | 200 | 410 | 68±0.02 | 18 | 419 | 468 | 154 | 19 | 15 | 15 | 39.5 | 50 | 143±0.02 | 37
HVV-8\" | 136 | 84±0.01 | 310 | 550 | 76±0.02 | 18 | 556 | 612 | 202 | 19 | 18 | 18 | 51.5 | 60 | 168±0.02 | 60

Características / especificaciones técnicas

• Material: Fundición nodular (FCD60)
• Dureza de las guías: HRC 50
• Modelos disponibles: HVV-4\", HVV-6\", HVV-8\"
• Tolerancias precisas de ancho de mordaza indicadas en la tabla (B, D, M con ±)
• Diseñado para configuraciones multi-mordaza por su altura fija
• Incluye en estándar garras delanteras/traseras y bridas
