Mordaza para máquina herramienta VISE IN-ROW (HRV-)

para rectificadorapara fresadoramúltiple

Visión general del producto
La serie HRV Vise In‑Row es una mordaza de sujeción múltiple diseñada para mecanizado por lotes en centros CNC horizontales, verticales y 4‑ejes, así como en rectificadoras de superficie. Permite el apriete simultáneo de varias piezas pequeñas y el sujeción flexible de piezas más grandes o con formas irregulares.

Características

• Posicionamiento por dientes serrados de precisión y topes ajustables para una colocación rápida y repetible de piezas cuadradas, redondas, cilíndricas e irregulares.
• Conjunto fabricado en acero para herramientas con tratamiento térmico y rectificado de precisión; dureza HRC 56–60.
• Disponible en configuraciones FD (dirección de forzado / apriete unilateral) y MD (direcciones múltiples / apriete bilateral) y en varias longitudes.
• Diseño patentado (216009 y M266131).

Accesorios estándar

• 2 x cuña de alineación
• 4 x abrazadera
• 1 x mango

Ejemplos de sujeción
Incluye disposiciones multiestación donde varias piezas rectangulares se sujetan en un solo cuerpo, uso de mordazas en V opcionales para piezas cilíndricas y mordazas blandas para formas irregulares para obtener perfiles a medida.

Ventajas principales / Casos de uso

• Maximiza el uso de la mesa de la máquina sujetando varias piezas pequeñas simultáneamente, incrementando el rendimiento por ciclo.
• Configuración flexible: combinar varios cuerpos de mordaza o usar mordazas opcionales para sujetar piezas pequeñas y grandes en un solo ciclo.
• Adecuado para producción en serie de piezas mecánicas pequeñas, componentes electrónicos y mecanizados por lotes que requieren fijación repetible.
• Las mordazas blandas y las mordazas en V opcionales permiten una sujeción segura de piezas irregulares o redondas.

Dimensiones y especificaciones (FORCING DIRECTION - FD)
Unidad: mm (Material: acero para herramientas, dureza HRC 56-60). Ejemplos: HRV-5030-FD | B=300 | Fuerza de sujeción 1000 kgf | Peso 7 kg; HRV-10055-FD | B=550 | Fuerza de sujeción 2700 kgf | Peso 40 kg. La gama completa y tablas detalladas están en las especificaciones del producto.

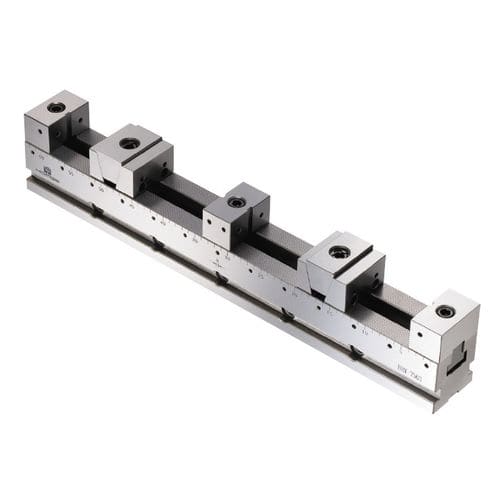

Dimensiones y especificaciones (MULTIPLE DIRECTION - MD)
Unidad: mm (Material: acero para herramientas, dureza HRC 56-60). Ejemplos: HRV-5030-MD | B=300 | Fuerza de sujeción 1000 kgf | Peso 5.3 kg; HRV-10075-MD | B=750 | Fuerza de sujeción 2700 kgf | Peso 49.6 kg.

Partes ensambladas / Accesorios (selección)

• Variantes de carcasa: HRV-50A30, HRV-50A40, HRV-50A50, HRV-50A60, HRV-50A70, HRV-75A43, HRV-75A53, HRV-75A63, HRV-75A73, HRV-100A55, HRV-100A65, HRV-100A75.
• Juegos opcionales: juegos de boca fija (HRV-50B / HRV-75B / HRV-100B), juegos de cuña (HRV-50D / HRV-75D / HRV-100D), juegos de boca biselada (HRV-50C / HRV-75C / HRV-100C y HRV-50E / HRV-75E / HRV-100E).
• Mordazas opcionales: V‑Jaw (para mordaza fija), mordaza blanda fija, mordaza blanda móvil; bloques de apoyo y placas de referencia para alineación y soporte.

Especificaciones técnicas

• Tipo de producto: mordaza de sujeción múltiple (Vise In‑Row)
• Modelos / serie: HRV‑ (variantes de tamaño)
• Material: acero para herramientas (conjunto completo); tratamiento térmico y rectificado; dureza HRC 56–60
• Patentes: 216009 y M266131
• Máquinas compatibles: centros de mecanizado CNC horizontales, verticales y 4‑ejes, rectificadoras de superficie
• Accesorios estándar: 2 x cuña de alineación, 4 x abrazadera, 1 x mango
• Accesorios opcionales: mordazas en V, mordazas blandas, bloques de apoyo, placas de referencia y juegos de bocas/cuñas dedicados
• Fuerza de sujeción y peso: disponibles por modelo en las tablas de especificaciones

Recomendaciones de uso

• Seleccionar configuración FD o MD según la disposición del sujeción y el ciclo; FD para flujos unidireccionales, MD para operaciones en múltiples caras.
• Usar mordazas en V para piezas cilíndricas y mordazas blandas para piezas delicadas o irregulares para mejorar el contacto y reducir daños.
• Para integración en producción, evaluar la alineación múltiple de mordazas y placas de referencia para optimizar tiempos de ciclo y repetibilidad.
