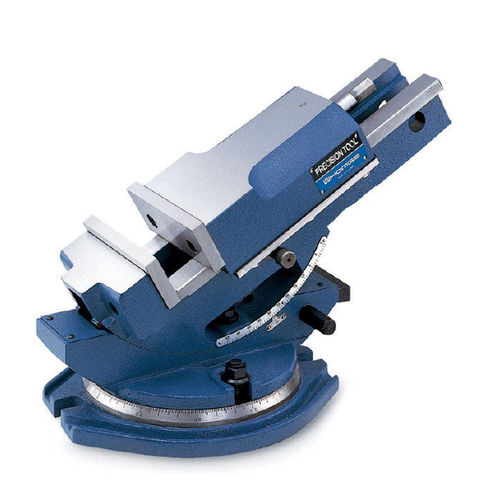

Mordaza para fresadora HHY- series

inclinablegiratoriade puesta a tierra

Descripción
Mordaza inclinable y giratoria diseñada para operaciones de fresado angular, con opciones de gran apertura de mordazas para sujetar piezas sobredimensionadas.

Características

• Inclinable arriba/abajo para fresado angular; la base gira 360° para un posicionamiento flexible.
• Construcción en fundición con acabado rectificado.
• Funcionamiento ligero y fácil; 4 orificios de montaje permiten un apriete rápido y seguro.
• Apertura de mordazas HHY-150: 310 mm (aprox. 2× mayor que las mordazas de fresado estándar).
• Funcionalmente similar a la mordaza hidráulica tipo HW, excepto por el sistema hidráulico.

Tabla de dimensiones (unidad: mm)
Modelo | A | B | C | D | E | F | G | H | I | Peso (kg)
HHY-100 | 195 | 42 | 170 | 270 | 405 | 228 | 168 | 19 | 15 | 37
HHY-150 | 214 | 40 | 310 | 336 | 485 | 300 | 238 | 19 | 15 | 64

Detalles del producto

• Modelos disponibles: HHY-100, HHY-150
• Selector de tamaño correspondiente a HHY-100 y HHY-150
• Unidad de las dimensiones: mm

Especificaciones técnicas

• Serie: HHY-
• Modelos: HHY-100, HHY-150
• Función de inclinación: inclinable arriba/abajo para operaciones de fresado angular
• Rotación: rotación de la base 360°
• Construcción: fundición de alta calidad con acabado rectificado
• Sujeción: apriete rápido y firme mediante 4 orificios de montaje
• Apertura mordazas HHY-150: 310 mm
• Dimensiones y pesos según tabla anterior (unidad: mm / kg)
