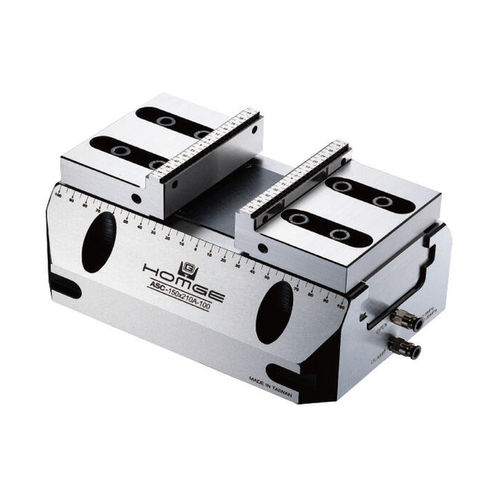

Mordaza para máquinas herramientas de 5 ejes ASC-150x210A-100

para máquina herramientaneumáticade muelle

Resumen del producto
Mordaza neumática autocentrante diseñada para automatización 5 ejes. Proporciona centrado fiable, cambio rápido y sujeción segura en procesos multi-eje.

Ventajas clave

• Instalación y puesta en marcha rápidas — reduce paradas y aumenta la disponibilidad de la máquina.
• Interfaz lista para automatización — puertos neumáticos estándar para integración con células robotizadas y montaje de varias mordazas en una CNC.
• Sujeción segura ante pérdida de aire — mecanismo con resorte mantiene la fuerza de sujeción si se corta el suministro neumático.

Características

• ONE-TOUCH CHANGEOVER — Activación por botón o señal; sujeta/libera en 1,5 s sin herramientas.
• PRECISIÓN GARANTIZADA — Repetibilidad ±0,015 mm y fuerza de sujeción estable para calidad consistente de las piezas.
• PLUG-AND-PLAY PARA AUTOMATIZACIÓN — Interfaz neumática estándar que admite mordazas en paralelo e integración con robots.
• SUJECIÓN FAIL-SAFE — Diseño con resorte que mantiene la pieza segura en caso de pérdida de presión.
• CONSTRUCCIÓN DURADERA — Cuerpo en acero aleado y mandíbulas endurecidas que mantienen la precisión tras ciclos intensivos.
• SUJECIÓN FLEXIBLE — Mandíbulas reversibles y de cambio rápido para adaptarse a piezas variadas.

Dibujo técnico
Dibujo técnico disponible para carrera de centrado, entradas de aire y dimensiones de la base de montaje (imagen en la página del producto).

ESPECIFICACIONES
Modelo | A | B | C | C1 | E | F | H | J | J1 | K | K1 | K2 | L | O | Q | Q1 | Peso (kg)
ASC-150x210A-100 | 112 | 77 | 59 | 64 | M6 | 210 | 150 | 2.5 | 9.5 | 32 | 35 | 23 | 100 | 80 | 125 | 125 | 17.5

ACCESORIOS ESTÁNDAR

• 4 tornillos de posicionamiento

Características técnicas / Detalles

• Modelo: ASC-150x210A-100
• Repetibilidad: ±0,015 mm
• Cambio one-touch: sujeción/liberación ≈1,5 s (botón/señal)
• Sujeción: mecanismo con resorte en modo fail-safe
• Material del cuerpo: S50C acero
• Dureza guías: HRC 50
• Mandíbulas: acero aleado SCM440, dureza HRC 48–50
• Unidad: mm
• Rosca/puerto de montaje: E = M6
• Dimensiones clave (extracto): A=112, B=77, C=59, C1=64, F=210, H=150, L=100
• Peso: 17,5 kg
