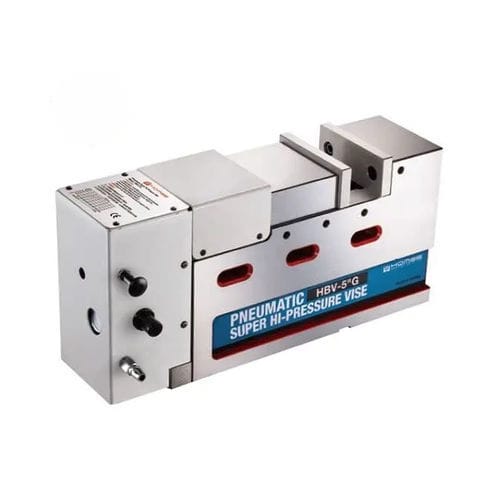

Mordaza para fresadora HBV-G

para máquina herramientade máquinamúltiple

Resumen
La serie de mordazas neumáticas HBV-G proporciona fuerza de apriete ajustable mediante cilindros neumáticos de alta fuerza, diseño de altura fija para montaje en línea o en varias unidades y guías endurecidas para mantener la precisión de posicionamiento a largo plazo. Indicada para entornos de mecanizado y producción que requieren apriete repetible y seguro.

Características clave

• Cilindros de alta fuerza: fuerza de apriete ajustable 0–6000 kg (según modelo); garantía de 3 años en los cilindros.
• Cuerpo de la mordaza en fundición nodular (FCD 60+), seleccionado por su precisión y resistencia al desgaste.
• Guías endurecidas a HRC 50° para conservar la altura de posicionamiento y aumentar la durabilidad.
• Sistema de bloqueo de ángulo especial con diseño compacto que asegura alta rigidez y tira automáticamente la pieza hacia la posición precisa.
• Dispositivo de seguridad que mantiene el apriete aproximadamente 20 minutos en caso de corte de suministro de aire.
• Recorrido de la mordaza móvil: 4–4,5 mm.

Alimentación neumática
Compresor recomendado: 6 kg/cm2

Dimensiones / Especificaciones (Unidad: mm)
Model | A | B | C | D | E | F | G | H | I
HBV-4''G | 215 | 170±0.01 | 105 | 145±0.02 | 18 | 320 | 430 | 100 | 10
HBV-5''G | 222 | 170±0.01 | 155 | 145±0.02 | 18 | 380 | 490 | 130 | 10
HBV-6''G | 245 | 190±0.01 | 205 | 145±0.02 | 18 | 440 | 550 | 161 | 10

Model | J | K | L | Máx. fuerza de apriete | Recorrido de apriete | Peso (kg)
HBV-4''G | 15 | 48 | 45 | 0-3300 kg | 4 mm | 30
HBV-5''G | 15 | 55 | 52 | 0-4000 kg | 4 mm | 50
HBV-6''G | 15 | 58 | 55 | 0-5000 kg | 4 mm | 63

Accesorios estándar

• 2 cuñas de alineación
• 4 clamps
• 1 mango

Accesorios opcionales

• Mordazas con ranuras cruzadas
• Mordazas en V
• Mordazas combinadas
• Mordazas escalonadas

Especificaciones técnicas

• Serie: HBV-G (HBV-4''G, HBV-5''G, HBV-6''G).
• Material: fundición nodular (FCD 60+) para el cuerpo.
• Dureza de guías: HRC 50°.
• Fuerza de apriete (por modelo): HBV-4''G ~0–3300 kg; HBV-5''G ~0–4000 kg; HBV-6''G ~0–5000 kg (ajustable).
• Recorrido de apriete: 4 mm; recorrido de la mordaza móvil: 4–4,5 mm.
• Presión neumática: 6 kg/cm2.
• Seguridad: mantenimiento del apriete ~20 minutos ante pérdida de aire.
• Garantía: 3 años en cilindros de alta fuerza.
• Marca: HOMGE.
