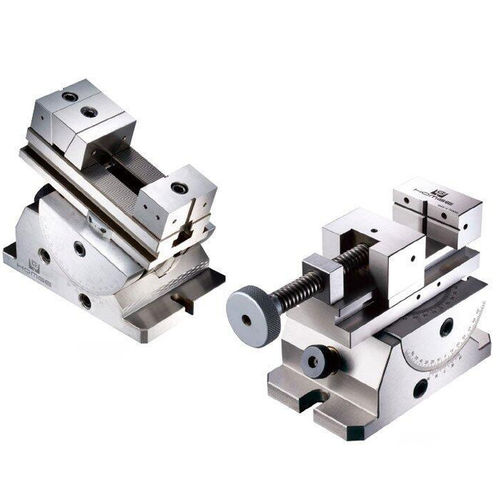

Mordaza para fresadora UV series

para rectificadorapara máquina herramientauniversal

Descripción general

• Morsa universal de precisión disponible en modelos UV-80 y UV-120, con mecanismo de inclinación y giro para posicionado y mecanizado angular.

Características clave

• Graduación de precisión para ajuste angular exacto
• Giro horizontal 360°
• Inclinación vertical 45°
• Diseñada para superficies rectas o inclinadas, taladrado angular y operaciones de mecanizado

Materiales y unidad
Material: Morsa: Acero | Base: Hierro dúctil FCD 50
Unidad: mm

Especificaciones (tabla)
Modelo | A | B | C | D | E | F | G | H | I | J | K | L | Peso (kg)
UV-80 | 137 | 75 | 32 | 78 | 160 | 180 | 110 | 70 | 16 | 32 | 15 | - | 12
UV-120 | 231 | 128 | 53 | 150 | 310 | 300 | 180 | 120 | 18 | 60 | 25 | 98 | 54

Accesorio estándar

• 1 llave incluida

Aplicaciones

• Adecuada para rectificadoras de precisión, máquinas de taladrar y fresar, EDM y otras máquinas-herramienta para mecanizados angulares e inclinados

Notas técnicas

• Materiales: mordazas — acero; base — hierro dúctil FCD 50
• La graduación permite un posicionamiento angular repetible
• Giro 360° e inclinación 45° facilitan mecanizados a distintos ángulos sin necesidad de reubicación
• Se suministra en dos tamaños (UV-80, UV-120) para distintas dimensiones y capacidades de piezas
• Dimensiones y pesos indicados en la tabla de especificaciones (unidades: mm / kg)
• Accesorio estándar: una llave para ajuste
