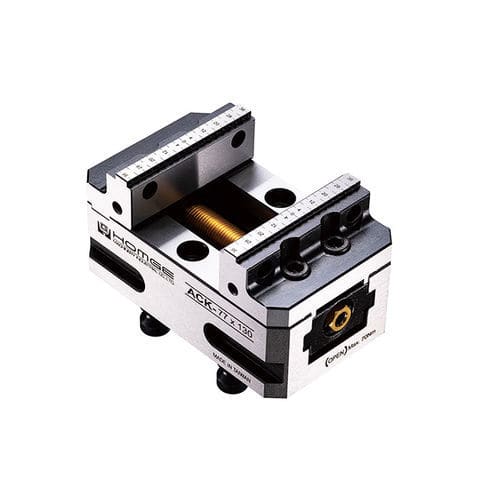

Mordaza para fresadora ACK series

para máquinas herramientas de 5 ejespara máquina herramientasimple

Resumen
Diseñada para el acabado de segunda operación de alta precisión en centros de mecanizado de 4 y 5 ejes. Huella compacta y sujeción unidireccional que reducen tiempos de preparación y favorecen procesos repetibles de mecanizado multi-superficie.

Características

• Sujeción en una sola dirección con precisión de posicionamiento repetible de ±0,01 mm.
• Agujeros de montaje inferiores compatibles con patrones de pull-stud de 52 mm y 96 mm para integración rápida a sistemas de punto cero.
• Guías endurecidas (HRC 50) y mordazas en aleación SCM440 (HRC 48–50) para resistencia al desgaste y sujeción estable.
• Compatible con máquinas CNC de precisión 4 y 5 ejes, mesas indexadoras y centros de mecanizado verticales u horizontales.
• Recomendada para piezas de múltiples caras y alta precisión en sectores aeroespacial, médico y automoción.

Accesorios estándar

• 2 tornillos de montaje
• 4 mordazas
• 1 llave

Accesorios opcionales

• Dispositivos de cambio rápido de punto cero
• Pull-studs (M-52x52PS, M-96x96PS)

Especificaciones (unidad: mm)
Material: Cuerpo en acero S50C; guías endurecidas a HRC 50; mordazas en aleación SCM440, HRC 48–50

Modelo | A | B | C | C1 | C2 | D | E | F | G | H | I | J | J1 | J2 | K | K1 | K3 | N | O | P | Q | R | Pull Studs | Peso (kg)
ACK-77x130 | 70 | 43±0,01 | 56 | 60 | 88 | 10 | M6 | 130 | 137 | 77 | 12 | 2 | 9,5 | 37 | 24 | 27 | 3 | 52 | 42 | 15 | 55 | M8 | M-52x52PS | 4,9
ACK-127x160 | 80 | 48±0,01 | 70 | 75 | 106 | 12 | M6 | 160 | 167 | 127 | 14 | 2,5 | 9,5 | 45 | 29 | 32 | 3 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 12,8
ACK-127x210 | 80 | 48±0,01 | 120 | 125 | 156 | 12 | M6 | 210 | 217 | 127 | 14 | 2,5 | 9,5 | 45 | 29 | 32 | 3 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17

Características / especificaciones técnicas

• Serie: ACK (sujeción unidireccional).
• Repetibilidad / precisión de posicionamiento: ±0,01 mm.
• Materiales: Cuerpo en acero S50C; guías endurecidas HRC 50; mordazas en acero aleado SCM440 endurecidas HRC 48–50.
• Compatibilidad pull-stud: soporta patrones 52×52 y 96×96 (M-52x52PS, M-96x96PS).
• Unidades en las especificaciones: mm.
• Modelos disponibles y pesos: ACK-77x130 (4,9 kg), ACK-127x160 (12,8 kg), ACK-127x210 (17 kg).
• Aplicaciones previstas: mecanizado multi-faces de alta precisión para piezas aeroespaciales, médicas y del sector automoción.
