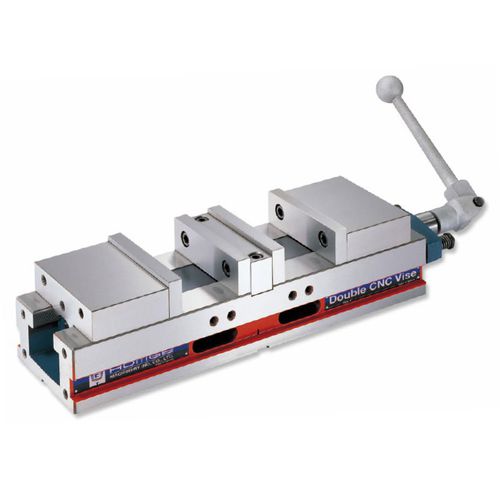

Mordaza para máquina herramienta HDL-

para fresadorade sujeción doblemanual

Resumen
Mordaza compacta de doble estación para centros de mecanizado CNC que sujeta dos piezas en una sola configuración para aumentar el rendimiento y reducir tiempos muertos.

Ventajas

• Diseño de doble estación: sujeta dos piezas simultáneamente para duplicar la capacidad de sujeción por mordaza.
• Huella compacta: varias mordazas pueden montarse en la mesa para configuraciones de alta densidad y producción por lotes.
• Dispositivo de resorte especial: permite hasta 5 mm de diferencia de tamaño entre dos piezas para un posicionamiento y sujeción rápidos; ajuste por tornillo si la tolerancia supera los 5 mm.
• Mandíbula central extraíble: posibilita el modo de gran apertura y el autocentrado cuando se retira.

Especificaciones (material & unidad)
Material: Fundición nodular FCD55; Dureza de guías: HRC 50; Unidad: mm

Tabla de especificaciones
Modelo | A | B | C | D | E | F | G | H | I | J | Peso (kg)
HDL-4\" | 92 | 63 ± 0.01 | 74 | 200 | 18 | 395 | 480 | 104 | 14 | 14 | 20
HDL-6\" | 118 | 80 ± 0.01 | 100 | 270 | 18 | 517 | 615 | 154 | 19 | 18 | 46

Accesorios estándar

• 2 cuñas de alineación
• 4 bridas de sujeción
• 1 llave

Accesorios opcionales

• Mordazas blandas (4 piezas / juego)

Ejemplos de aplicación

• Sujete dos piezas de distinto tamaño (diferencia máxima de apertura: 70 mm) para aumentar la producción por montaje.
• Retire la mandíbula central para sujetar una pieza mayor; la mordaza actúa en autocentrado en esta configuración.

Características técnicas / especificaciones

• Serie / Modelo: HDL- (ej.: HDL-4\", HDL-6\")
• Material: FCD55 fundición nodular
• Dureza de guías: HRC 50
• Unidad: mm
• HDL-4\" dimensiones clave: A=92; B=63 ±0.01; C=74; D=200; E=18; F=395; G=480; H=104; I=14; J=14; Peso=20 kg
• HDL-6\" dimensiones clave: A=118; B=80 ±0.01; C=100; D=270; E=18; F=517; G=615; H=154; I=19; J=18; Peso=46 kg
• Dispositivo de resorte especial que permite hasta 5 mm de tolerancia entre dos piezas para acelerar la carga y reducir ajustes de sujeción
