Mordaza para máquina herramienta TV series

de máquinapara fresadoragiratoria

Resumen del producto

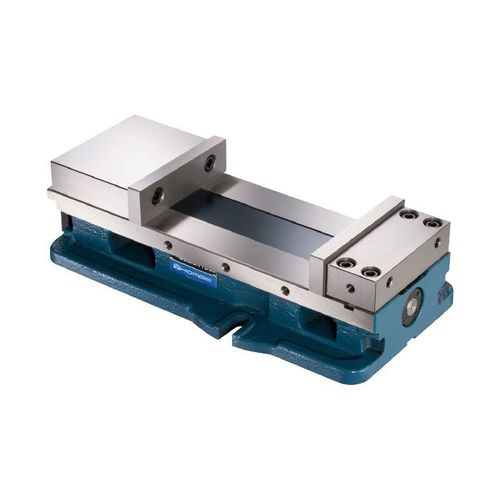

Mordaza de precisión con bloqueo de ángulo y tracción frontal, diseñada para un posicionamiento preciso de la pieza y montajes repetibles. Disponible en versiones Super-Open para mayor capacidad de apertura de mordaza (10" para TV-6, 12" para TV-8).

Características clave

• Apertura de mordaza súper grande: 10" (TV-6) y 12" (TV-8).
• Sistema de sujeción por tracción frontal patentado (Patente M338717) que aumenta la fuerza de sujeción y la precisión.
• Mordaza fija más ancha, asegurada por cuatro pernos superiores y con chavetero ampliado para mejorar la alineación y la durabilidad.
• Dos lados del cuerpo de la mordaza pueden usarse como superficies de referencia para mayor flexibilidad.
• Altura fija; múltiples unidades pueden colocarse lado a lado para mecanizado en serie.

Tabla de especificaciones
Unidad: mm
Modelo | A | B | C | D | E | F | G | H | I | J | K | L | M | Peso (kg)
TV-6" Super-Open 10" | 113 | 77 | 250 | 100 | 16 | 455 | 484 | 240 | 19 | 19 | 160 | 44 | 162 | 36
TV-8" Super-Open 12" | 139 | 87 | 305 | 138 | 16 | 570 | 620 | 300 | 19 | 24 | 215 | 61 | 230 | 62

Material y dureza
Material: hierro dúctil FCD60. Dureza de guiado (slideways): HRC 50. Unidad: mm.

Rango de sujeción (mm)

• TV-6" Super-Open 10": 250 / 329 / 389 / 468
• TV-8" Super-Open 12": 305 / 419 / 469 / 583

Accesorio opcional

• Base giratoria (opcional)

Especificaciones técnicas

• Serie / Modelo: serie TV (tipo tracción frontal)
• Construcción: mecanismo de bloqueo angular por tracción frontal (patentado)
• Mordaza fija reforzada con 4 pernos superiores y chavetero agrandado para mayor precisión y vida útil
• Dos superficies de referencia en el cuerpo para facilitar el fijado
• Unidades en la ficha: mm
• Aplicaciones recomendadas: fresado de precisión y operaciones de sujeción que requieren gran apertura de mordaza y referencias repetibles
