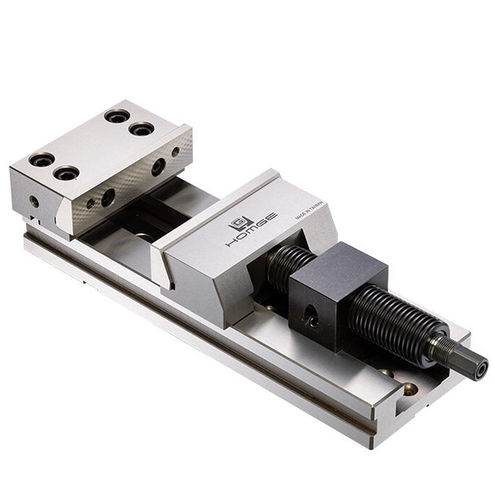

Mordaza para máquina herramienta HG-h series

para fresadorahidráulicamodulable

Descripción general
Mejore la productividad con la mordaza hidráulica rápida de precisión HG-h. El diseño de deslizamiento rápido permite un posicionamiento ágil y el apriete hidráulico garantiza sujeción rígida y consistente en operaciones de fresado CNC.

Ventajas

• Diseño con tornillo principal hidráulico para una operación simplificada.
• Mordaza de sujeción modular que incorpora todas las características del tipo HG.

Características

• Construcción íntegramente en acero que mantiene la estabilidad dimensional y la precisión de mecanizado.
• Apretado instantáneo mediante tuerca hexagonal hidráulica para ajustes rápidos en piezas de longitudes irregulares.
• Diseño compacto de la mordaza móvil que maximiza la capacidad útil de sujeción y el rango de apertura.

Dibujo técnico / Dimensiones
Dibujo técnico y dimensiones de la MORDAZA HIDRÁULICA RÁPIDA DE PRECISIÓN (imagen disponible en la ficha del producto).

ESPECIFICACIONES (Material: Cuerpo S50C, Guías HRC 52-56)
Unidad: mm
Modelo | A | B | C | D | E | E1 | e | H | Fuerza de sujeción | Peso (kg)
HG-150hA | 150 | 150 | 350 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 23.5
HG-150hB | 150 | 200 | 400 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 25.5
HG-150hC | 150 | 250 | 450 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 27.5
HG-150hD | 150 | 300 | 500 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 29.5
HG-175hB | 175 | 200 | 450 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 42.5
HG-175hC | 175 | 250 | 500 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 46.5
HG-175hD | 175 | 300 | 550 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 51.5
HG-200hA | 205 | 200 | 470 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 55.5
HG-200hB | 205 | 250 | 520 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 63.5
HG-200hC | 205 | 300 | 570 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 73.5

ACCESORIOS ESTÁNDAR

• 2 piezas de cuña de alineación
• 4 piezas de abrazadera
• 1 pieza de llave

Resumen características / especificaciones técnicas

• Material: cuerpo en S50C.
• Dureza de guías: HRC 52-56.
• Unidades de dimensión: mm.
• Modelos / tamaños disponibles: HG-150h(A,B,C,D), HG-175h(B,C,D), HG-200h(A,B,C).
• Apretado hidráulico instantáneo con tuerca hexagonal para ajustes rápidos.
• Diseño compacto de la mordaza móvil para máxima capacidad de apertura.
• Fuerza de sujeción: 4000 kg (típico para modelos listados).
• Accesorios estándar incluidos: cuñas de alineación, abrazaderas, llave.
