Mordaza para fresadora HTB series

para máquina herramientade sujeción doblemodulable

Descripción general

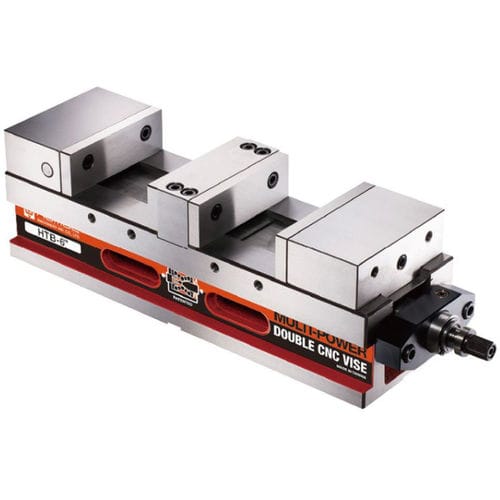

Mordaza doble CNC serie HTB diseñada para sujeción en doble estación con mecanismo patentado Multi-Fuerza de dos etapas. Construida en hierro dúctil (FCD60) con guías endurecidas (HRC 50) y cuerpo de altura fija para montajes modulares.

Características

• Dispositivo de muelle especial que proporciona hasta 5 mm de compensación para un posicionamiento y sujeción automática rápida.
• Sujeción de doble estación que permite mantener dos piezas con hasta 25 mm de diferencia de tamaño para aumentar la productividad.
• Sistema ANGLE-LOCK en hierro dúctil FCD60 que baja la pieza para un alojamiento preciso.
• Diseño de altura fija que permite montar varias mordazas en la mesa de la máquina.
• Dobles cubiertas de husillo para proteger el husillo y las guías frente a las virutas.
• Sistema patentado Multi-Fuerza en acero de rodamientos de alta calidad con sujeción en dos etapas: aproximadamente 2500 kg en la primera media vuelta y 4500 kg en la segunda, ofreciendo presión constante y evitando mantenimiento de sistemas hidráulicos.

Accesorios estándar

• 2 cuñas de alineación
• 4 bridas de sujeción
• 1 mango
• 1 llave en T

Plano dimensional
Plano disponible que muestra la carrera de apriete y los patrones de orificios de montaje.

Especificaciones
Material: Hierro dúctil FCD60 | Dureza de guías: HRC 50 | Unidad: mm
Modelo | A | B | C | D | E | F | G | H | I | J | K | Peso (kg)
HTB-5\" | 168 | 115±0.01 | 94 | 236 | 18 | 472 | 584 | 134 | 19 | 15 | 53 | 53
HTB-6\" | 168 | 115±0.01 | 120 | 260 | 18 | 520 | 632 | 161 | 19 | 15 | 53 | 62
HTB-8\" | 187 | 120±0.01 | 150 | 310 | 18 | 620 | 732 | 200 | 19 | 18 | 66 | 112

Datos técnicos

• Serie: HTB (modelos HTB-5\", HTB-6\", HTB-8\").
• Material: Hierro dúctil FCD60; dureza de guías HRC 50.
• Sistema de sujeción: Sistema patentado Multi-Fuerza en dos etapas (≈2500 kg primera media vuelta; ≈4500 kg segunda media vuelta) que proporciona presión constante.
• Dispositivo de muelle: hasta 5 mm de tolerancia para posicionamiento automático rápido.
• Capacidad doble estación: sujeta dos piezas con diferencia máxima de 25 mm.
• Sistema ANGLE-LOCK: bloqueo angular de alta rigidez que baja la pieza para un posicionamiento preciso.
• Diseño de altura fija: permite apilar o utilizar varias mordazas juntas.
• Protecciones: dobles cubiertas del husillo para protección contra virutas.
• Accesorios incluidos: cuñas de alineación (2), bridas (4), mango (1), llave en T (1).
