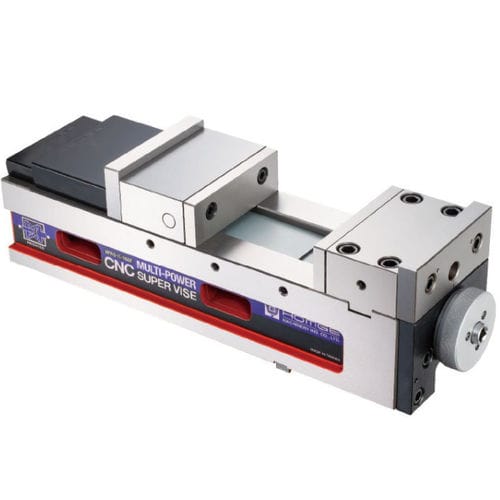

Mordaza para fresadora HPAQ-II-160F

para máquina herramientahorizontalvertical

Resumen

• Diseño ergonómico para acceso fácil a mandíbulas y controles, ahorrando tiempo y reduciendo la fatiga del operario.
• Amplia apertura de mordaza para una gran variedad de piezas.
• Alta precisión y repetibilidad para trabajos de mecanizado de precisión.
• Especial sistema mecánico MULTI-FUERZA con fuerza de sujeción ajustable de 0 a 5000 kg.
• Incluye todas las características de la serie HPAQ para uso industrial en CNC.

Características principales

• La mordaza fija está fabricada en acero de alta calidad y endurecida a HRC 55; el cuerpo de la mordaza es de fundición nodular (FCD60 o superior) para precisión y resistencia al desgaste. Con 4500 kg de presión, la deformación es < ±0,005 mm.
• Las guías están endurecidas a HRC 50 para aumentar la durabilidad y mantener la altura de posicionamiento en uso prolongado.
• El sistema especial ANGLE-LOCK con diseño compacto y material de alta calidad (FCD60+) asegura que la pieza se atraiga hacia abajo hasta la posición exacta con una repetibilidad de ±0,005 mm bajo 4500 kg.
• Puede montarse en posición horizontal o vertical según la configuración de la máquina.
• El sistema MULTI-FUERZA patentado, fabricado en acero para rodamientos de alta calidad, duplica la fuerza de sujeción y mantiene una presión consistente sin fugas, asegurando un apriete estable.
• Dispositivo de preajuste simple que permite fijar la fuerza de apriete deseada y repetir las operaciones con la misma fuerza.

Especificaciones (tabla)
Unidad: mm
Modelo | A | B | C | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Máx. fuerza de apriete | Peso (kg)
HPAQ-II-160F | 168 | 115±0.01 | 0-300 | 57±0.02 | 18 | 547 | 595 | 161 | 12.7 | 15 | 20 | 53 | 63 | 49 | 145 | 5000 kg | 70

Materiales y dureza

• Material del cuerpo: fundición nodular FCD60.
• Dureza de las guías: HRC 50.
• Dureza de la mordaza fija: HRC 55.

Accesorios
Accesorios estándar

• 2 cuñas de alineación
• 4 bridas de sujeción
• 1 llave/mando

Accesorios opcionales

• Diversos morses opcionales: estriados en cruz, escalonados, morses en V para piezas redondas, morses combinados y morses exteriores delanteros-traseros para ampliar la capacidad de sujeción.

Resumen técnico

• Designación del modelo: HPAQ-II-160F
• Unidad de dimensiones: mm
• Fuerza máxima de apriete: 5000 kg
• Peso: 70 kg
• Dureza mordaza fija: HRC 55; guías: HRC 50
• Material del cuerpo: fundición nodular (FCD60)
• Sistema mecánico MULTI-FUERZA patentado para fuerza de apriete duplicada y constante
• Sistema ANGLE-LOCK que garantiza tirado hacia abajo automático y repetibilidad ±0,005 mm bajo 4500 kg
• Dispositivo de preajuste para repetibilidad de la fuerza de apriete
