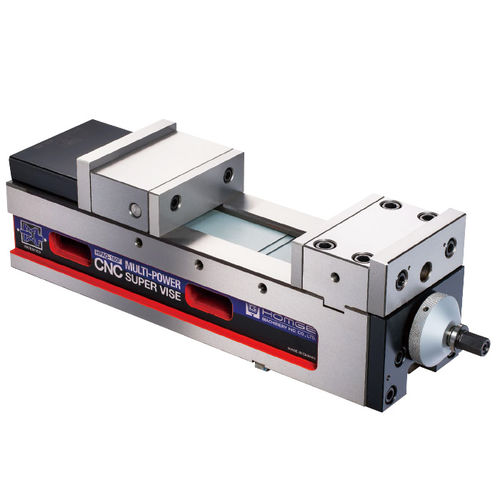

Mordaza para fresadora HPAQ-160F

para máquina herramientamúltiplecon mordazas intercambiables

Resumen

• Diseño frontal ergonómico para facilitar el acceso, ahorrando tiempo al operario y reduciendo la fatiga.
• Gran apertura de mordazas con longitud total compacta para mayor flexibilidad de sujeción.
• Alta precisión y repetibilidad para mecanizados CNC de precisión.
• Sistema mecánico MULTI-FUERZA patentado que multiplica la fuerza de apriete según el modelo (0–6000 kg).
• Compatible con las características de la serie HPAQ; apto para mecanizados pesados y fabricación de moldes de alta precisión.

Características clave

• 1. Mordaza fija de acero de alta calidad endurecida a HRC55. Cuerpo de la mordaza en fundición nodular (FCD60 o superior) para estabilidad dimensional y resistencia al desgaste. Con 4500 kg de carga, la deformación es < ±0,005 mm.
• 2. Guías endurecidas a HRC50 para aumentar la durabilidad y mantener la altura de posicionamiento tras uso prolongado.
• 3. Sistema ANGLE-LOCK de diseño compacto, fabricado en material de alta calidad (FCD60+), que proporciona alta rigidez y presiona la pieza hacia una posición precisa dentro de ±0,005 mm bajo 4500 kg de presión.
• 4. Montaje horizontal o vertical según la disposición de la máquina.
• 5. Sistema MULTI-FUERZA patentado (acero de rodamiento de alta calidad) que duplica eficazmente la fuerza de apriete, garantiza presión consistente y evita fugas típicas de sistemas hidráulicos.
• 6. Anillo tope ajustable para preajustar la fuerza de apriete y repetir las operaciones de sujeción al mismo valor.

Aplicaciones

• Altura fija entre modelos que permite usar varias mordazas simultáneamente en configuraciones multipuesto.
• Ideal para la fabricación de moldes de precisión en centros de mecanizado y para mecanizados pesados que requieren alta fuerza de sujeción y gran repetibilidad.

Accesorios estándar

• 2 chavetas de alineación
• 4 bridas de sujeción
• 1 llave

Accesorios opcionales

• Mordazas opcionales: estriadas en cruz, escalonadas, en V para piezas redondas, combinadas y mordazas exteriores delanteras-traseras para ampliar capacidad de sujeción.

ESPECIFICACIONES (unidad: mm)
Modelo | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Máx. Fuerza de apriete | Peso (kg)
HPAQ-160F | 168 | 115±0.01 | 0-290 | 195-480 | 57±0.02 | 18 | 536 | 637 | 161 | 19 | 15 | 20 | 53 | 63 | 101 | 145±0.02 | 5000 kg | 70
HPAQ-200F | 187 | 120±0.01 | 0-330 | 200-550 | 66±0.02 | 18 | 613 | 715 | 201 | 19 | 18 | 24 | 66 | 75 | 99 | 168±0.02 | 6000 kg | 120

Características / especificaciones técnicas

• Marca: HOMGE
• Modelos principales: HPAQ-160F (también disponible HPAQ-200F)
• Material: cuerpo = fundición nodular (FCD60 o superior)
• Mordaza fija: acero de alta calidad endurecido a HRC55
• Dureza de guías: HRC50
• Sistemas especiales: ANGLE-LOCK; sistema mecánico MULTI-FUERZA patentado (acero de rodamiento de alta calidad)
• Repetibilidad / precisión: precisión de sujeción dentro de ±0,005 mm bajo 4500 kg
• Fuerza máxima de apriete: 5000 kg (HPAQ-160F), 6000 kg (HPAQ-200F)
• Peso: 70 kg (HPAQ-160F), 120 kg (HPAQ-200F)
• Abertura / carrera de mordaza: HPAQ-160F C: 0-290 mm; HPAQ-200F C: 0-330 mm
• Montaje: horizontal y vertical
• Accesorios estándar incluidos: chavetas de alineación (2), bridas (4), llave (1)
• Recomendado para: mecanizados de precisión y mecanizados pesados en centros de mecanizado CNC
