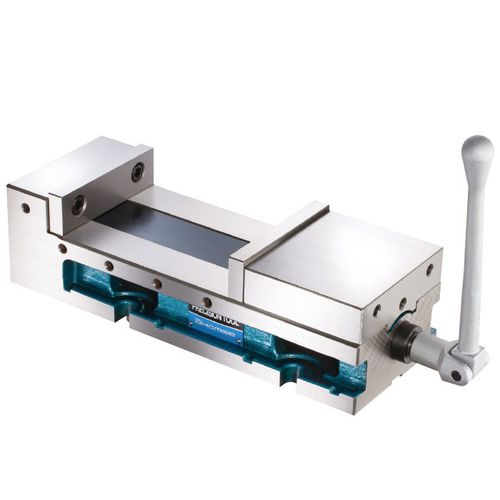

Mordaza para máquina herramienta GH series

para fresadoramúltipleinclinable

Presentación

• Gran apertura de mordazas para una sujeción versátil de piezas
• El mecanismo ANGLE-LOCK aplica fuerza hacia abajo para evitar el levantamiento de la pieza
• Cuerpo monobloque de hierro dúctil (FCD55) de alta rigidez para durabilidad y precisión a largo plazo
• Superficies rectificadas de precisión que garantizan repetibilidad
• Ideal para centros de mecanizado CNC y aplicaciones de mecanizado general

Dibujo técnico
Se incluyen dibujo técnico e ilustraciones de dimensiones proporcionados por el fabricante.

Rango de apertura

• GH-6” Super-Open 8”: 205 mm (8 1/5″); 273 mm (11 3/25″); 343 mm (13 18/25″); 416 mm (16 16/25″)
• GH-8” Super-Open 12”: 300 mm (12″); 393 mm (15 18/25″); 462 mm (18 12/25″); 555 mm (22 1/5″)

Material y dureza

• Material del cuerpo: Hierro dúctil FCD55
• Dureza de las guías: HRC 45

Tabla de especificaciones
Modelo | A | B | C | D | E | F | G | H | I | J | K | L | M | Peso (kg)
GH-6” Super-Open 8” | 115 | 77±0.01 | 205 | 95 | 18 | 425 | 475 | 156 | 19 | 18 | 44 | 50 | 150 | 30
GH-8” Super-Open 12” | 148 | 88±0.01 | 300 | 100 | 18 | 560 | 610 | 202 | 19 | 18 | 63 | 50 | 175 | 60

Accesorios estándar

• 2 chavetas de alineación (estándar)

Características / especificaciones técnicas

• Serie: GH
• Modelos disponibles: GH-6” Super-Open 8”, GH-8” Super-Open 12”
• Cuerpo monobloque de hierro dúctil FCD55
• Dureza de las guías: HRC 45
• Unidades: mm (principal); algunas medidas de alcance también se muestran en pulgadas
• Accesorios estándar: 2 chavetas de alineación
• Superficies rectificadas de precisión y sistema ANGLE-LOCK para descender y asegurar la pieza
• Múltiples rangos de sujeción por modelo para adaptarse a diferentes montajes
