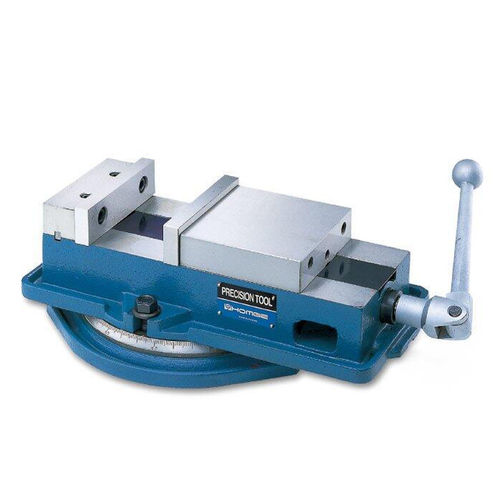

Mordaza para máquina herramienta HAV- series

de máquinasimplede tornillo

Resumen del producto

• Dos tornillos de fijación en la mordaza fija evitan que se incline hacia atrás bajo fuerzas de sujeción muy altas.
• La cubierta del husillo en fundición protege el husillo de las virutas.
• Ambas caras de las guías deslizantes están tratadas térmicamente para mayor resistencia al desgaste.
• El mecanismo de bloqueo angular aplica una presión descendente en la mordaza, asegurando el paralelismo de ambas mordazas durante el apriete.
• El collar de empuje con rodamiento de agujas reduce la fricción e incrementa la presión de sujeción hasta un 80%.

Rango de sujeción
Unidad: mm / inch

Posiciones
Position 1 | Position 2 | Position 3 | Position 4
Position 1 (mm): 107 / 110 / 138 / 198 / 320
Position 2 (mm): 154 / 163 / 201 / 264 / 400
Position 3 (mm): 220 / 249 / 304 / 402 / 480
Position 4 (mm): 271 / 304 / 368 / 476 / 560

ESPECIFICACIONES (resumen por modelo, unidades mm / inch)
Modelo | Pos.1 (mm) | Pos.2 (mm) | Pos.3 (mm) | Pos.4 (mm) | Peso (kg)
HAV-4" | 107 | 154 | 220 | 271 | 20
HAV-5" | 110 | 163 | 249 | 304 | 29
HAV-6" | 138 | 201 | 304 | 368 | 41
HAV-8" | 198 | 264 | 402 | 476 | 80
HAV-12" | 320 | 400 | 480 | 560 | 125

Notas
La matriz técnica completa incluye detalles dimensionales (A–K) en mm e inch para cada variante del modelo. Consulte la documentación técnica del producto (PDF) para la tabla completa de dimensiones y los valores en pulgadas fraccionarias: Precision-Angle-Lock-Machine-Vise_HAV-4.5.6.8.12.pdf
