Mordaza para máquina herramienta ASC-K

para máquinas herramientas de 5 ejesuniversalpara fresadora

Descripción del producto

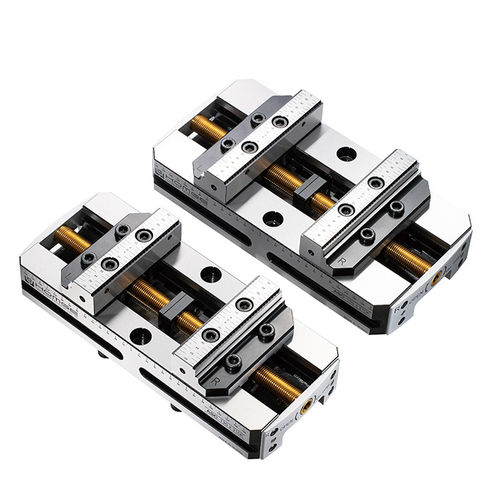

La mordaza autocentrante ajustable de 5 ejes serie ASC-K está diseñada para corte pesado y para sujetar de forma segura piezas grandes en máquinas CNC de 4/5 ejes, mesas indexadoras CNC y fresadoras verticales/horizontales.

Ventajas

• Alta rigidez gracias al asiento de pasador reforzado y a las mordazas endurecidas, adecuada para piezas de gran tamaño.
• Compatibilidad universal con modelos de máquinas; el pasador roscado de posicionamiento central patentado permite ajustar el centro de sujeción de forma rápida y precisa.
• Consistencia en materiales y procesos de fabricación en toda la serie ASC para rendimiento repetible.
• Ancho de mordaza disponible: 130 mm y 160 mm; rango de sujeción: 0–255 mm.

Características detalladas

• 1. Cuerpo en acero S50C; guías endurecidas por inducción hasta HRC50 para mayor durabilidad.
• 2. Mordazas desmontables y reversibles en acero para herramientas SCM440, carburadas hasta aprox. HRC48–50; ambas caras sirven como superficies de referencia y pueden invertirse para ampliar el rango de sujeción.
• 3. Fuerza de sujeción hasta 1300 kg; repetibilidad/precisión de posicionamiento del centro de sujeción: ±0,02 mm.
• 4. Pasador roscado de posicionamiento central patentado con anillo de calibración que permite ajustar el centro sin desmontar.
• 5. Mordaza superior con perfil en cola de milano a 45° y dientes para garantizar un apoyo firme bajo la pieza.
• 6. Aplicaciones típicas: mecanizado de precisión en máquinas CNC de 4/5 ejes, mesas indexadoras CNC y fresadoras CNC verticales y horizontales.

Accesorios estándar

• 4 clamps
• 1 llave

Accesorios opcionales

• Componentes para sistema de cambio rápido Zero Point (placas adaptadoras compatibles, placas y elevadores)
• Pull studs para sistemas Zero Point (recomendado: M-96x96PS)

Tabla de dimensiones y especificaciones (unidad: mm)
Modelo | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | J1 | J3 | K | K1 | K2 | K3 | L | N | O | P | Q | R | Pull Studs | Peso (kg)
ASC-130x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 130 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 13.6
ASC-160x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 160 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 156 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17.4

Notas de material

• Cuerpo: Acero S50C; guías endurecidas a HRC50.
• Mordazas: Acero SCM440; carburadas a aprox. HRC48–50.

Integración / Aplicaciones
Se puede integrar con componentes del sistema de cambio rápido Zero Point (placas, elevadores, pull studs, bases dobles, etc.) para reducir el tiempo de montaje y facilitar cambios de máquina rápidos.
