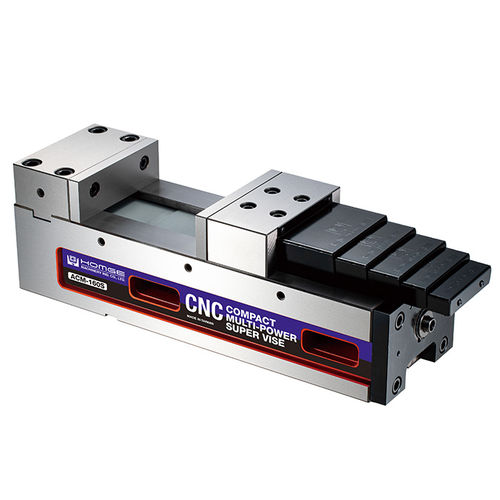

Mordaza para máquina herramienta ACM-S

para fresadorasimplevertical

Descripción
Mordaza CNC compacta de cuerpo corto con apertura de mordaza extra grande para maximizar la eficiencia del espacio de la máquina. El sistema patentado Multi-Power duplica la fuerza de sujeción en un cuerpo compacto, apto para centros de mecanizado CNC y sistemas de automatización.

Ventajas

• Diseñada para resolver el espacio restringido de mecanizado manteniendo altas exigencias de sujeción.
• Cuerpo más corto combinado con gran apertura de mordaza para mejorar el área útil de la máquina.
• Estructura patentada Multi-Power que garantiza fuerza de sujeción estable en el tiempo.
• Alta precisión y repetibilidad para aplicaciones CNC y automatizadas.

Características clave

• Diseño compacto con gran apertura de mordaza — adecuado para centros de mecanizado CNC horizontales y verticales y pequeños centros de roscado.
• Mordazas en acero para herramientas SCM440 (endurecidas a HRC50) para un agarre firme de la pieza.
• Cuerpo en hierro dúctil FCD60; guías tratadas por alta frecuencia a HRC50 para resistencia y precisión.
• Sistema patentado Multi-Power en acero para rodamientos de alta calidad que genera fuerza de sujeción duplicada y presión uniforme.
• Cubiertas especiales del husillo que protegen el husillo de avance de las virutas para preservar las piezas internas de precisión.

ACCESORIOS ESTÁNDAR

• 2 chavetas de alineación
• 4 abrazaderas
• 1 llave

ACCESORIOS OPCIONALES

• Mordazas exteriores
• Mordazas con estrías en cruz
• Mordazas combinadas
• Mordazas en V
• Mordazas escalonadas

ESPECIFICACIONES (unidad: mm / datos mecánicos)
Modelo | A | B | C | C1 | E | F | G | H | I | J | K | M | N | O | Máx. Fuerza | Peso (kg)
ACM-100S | 140 | 100±0.01 | 200 | 350 | 18 | 352 | 411 | 100 | 10 | 15 | 40 | 145 | 60 | 62 | 4000 kg | 31
ACM-130S | 148 | 100±0.01 | 250 | 410 | 18 | 430 | 479 | 134 | 10 | 15 | 48 | 145 | 86 | 62 | 4000 kg | 46
ACM-160S | 168 | 115±0.01 | 302 | 498 | 18 | 500 | 549 | 161 | 10 | 15 | 53 | 145 | 86 | 80 | 5000 kg | 63

Notas
Materiales: cuerpo en hierro dúctil (FCD60); dureza de guías HRC50; mordazas: acero para herramientas SCM440 / S50C endurecido a HRC50. El sistema patentado Multi-Power proporciona fuerza de sujeción ajustable hasta 5000 kg según el modelo.
