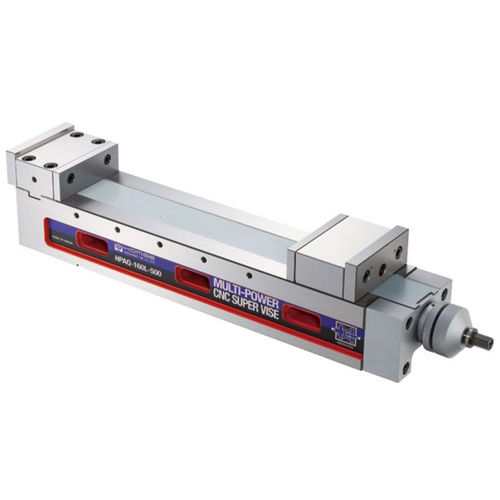

Mordaza para máquina herramienta HPAQ-160

para fresadorahorizontalvertical

Descripción
La serie HPAQ es un torno mordaza CNC de servicio pesado con sistema potenciador MULTI-FUERZA patentado y estructura Angle-Lock pasante que reduce la deflexión a 0,005 mm. Diseñado para mecanizado CNC de gran tamaño y fabricación de moldes de precisión. Altura de referencia fija para uso simultáneo de varias mordazas en piezas grandes.

Ventajas clave

• Sistemas mecánicos patentados (M458489, M395751, M278511, M390838, M435335)
• Longitud mínima del cuerpo con gran apertura de mordazas
• Alta precisión y repetibilidad (precisión de apoyo ≤ ±0,005 mm bajo presión nominal)
• Diseño MULTI-FUERZA: rango de fuerza de sujeción 0 ~ 8000 kg
• Adecuado para centros de mecanizado tipo pórtico y aplicaciones de gran carga

Características

• 1. Mordaza fija: Mordaza fija en acero endurecido (HRC 55). Cuerpo en fundición nodular (FCD60+) para precisión y resistencia al desgaste. Con 4500 kg, la deformación es inferior a ±0,005 mm.
• 2. Guías: Endurecidas a HRC 50 para mayor durabilidad y mantenimiento de la altura de posicionamiento a largo plazo.
• 3. Sistema especial ANGLE-LOCK: Diseño pasante en hierro de alta calidad (FCD60+) que baja la pieza a la posición de referencia con una precisión de ±0,005 mm bajo 4500 kg.
• 4. Flexibilidad de montaje: puede montarse horizontal o verticalmente.
• 5. Sistema MULTI-FUERZA patentado: Fabricado en acero para rodamientos de alta calidad; duplica la fuerza de sujeción, proporciona presión constante y elimina fugas. Primera media vuelta ≈2500 kg; segunda media vuelta ≈4500 kg; fuerza prerrable y constante.
• 6. Anillo de tope ajustable: Dispositivo de preajuste para definir y reproducir la fuerza de sujeción deseada en cada operación.

Accesorios estándar y opcionales

• Estándar: 2 cuñas de alineación, 4 abrazaderas, 1 manija
• Opcional: mordazas diversas (ranuradas en cruz, escalonadas, en V), mordazas combinadas y mordazas exteriores delanteras/traseras para ampliar las capacidades de sujeción

ESPECIFICACIONES (unidad: mm)
Modelo | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Máx. fuerza de apriete | Peso (kg)
HPAQ-160 | 168 | 115±0.01 | 0-300 | 195-490 | 57±0.02 | 18 | 560 | 677 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000 kg | 73
HPAQ-200 | 187 | 120±0.01 | 0-350 | 220-570 | 66±0.02 | 18 | 637 | 757 | 200 | 19 | 18 | 25 | 66 | 75 | 117 | 168 | 8000 kg | 120
HPAQ-250 | 187 | 120±0.01 | 0-450 | 220-670 | 66±0.02 | 18 | 746 | 863 | 250 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000 kg | 140
HPAQ-160L-400 | 168 | 115±0.01 | 0-400 | 206-600 | 57±0.02 | 18 | 665 | 792 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000 kg | 83
HPAQ-160L-500 | 168 | 115±0.01 | 0-500 | 206-700 | 57±0.02 | 18 | 765 | 892 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000 kg | 92
HPAQ-160L-650 | 168 | 115±0.01 | 0-650 | 206-860 | 57±0.02 | 18 | 925 | 1042 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000 kg | 107
HPAQ-200L-500 | 187 | 120±0.01 | 0-500 | 220-720 | 66±0.02 | 18 | 806 | 923 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000 kg | 144
HPAQ-200L-600 | 187 | 120±0.01 | 0-600 | 220-820 | 66±0.02 | 18 | 910 | 1027 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000 kg | 160
HPAQ-200L-850 | 187 | 120±0.01 | 0-850 | 220-1070 | 66±0.02 | 18 | 1156 | 1273 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000 kg | 190
HPAQ-200L-1140 | 187 | 120±0.01 | 0-1140 | 236-1360 | 66±0.02 | 18 | 1446 | 1563 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000 kg | 217

Características técnicas

• Materiales: cuerpo en fundición nodular (FCD60+) ; mordaza fija en acero endurecido (HRC55)
• Dureza de guías: HRC50
• Repetibilidad/precisión: precisión de apoyo ≤ ±0,005 mm bajo presión nominal
• Rango de fuerza MULTI-FUERZA: 0 ~ 8000 kg (sistema potenciador patentado)
• Progresión de apriete: ~2500 kg en la primera media vuelta; ~4500 kg en la segunda (prerregulable)
• Dispositivo de preajuste: anillo tope ajustable para reproducibilidad
• Montaje: horizontal o vertical; altura fija para configuraciones con múltiples mordazas
• Aplicaciones: fabricación de moldes de precisión, mecanizado pesado, centros de mecanizado tipo pórtico
• Patentes: referencias indicadas anteriormente
