Mordaza para rectificadora HRV-

para máquina herramientapara fresadoramúltiple

Características

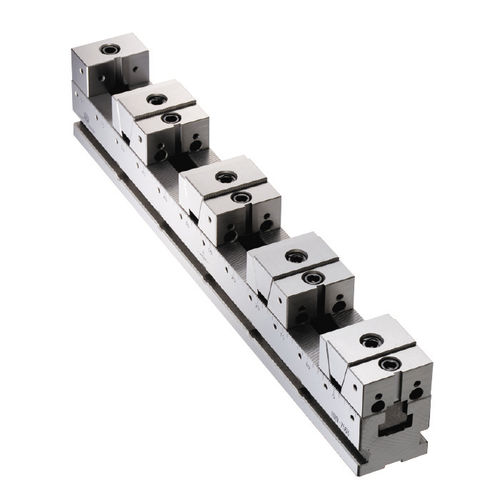

Mordaza en hilera regulable para sujetar piezas cuadradas, redondas, cilíndricas o de forma irregular. Diseño modular multiestación para alto rendimiento en un solo ciclo. Localización dentada de precisión y posicionamiento ajustable para una preparación rápida y repetible.

Descripción del producto
La serie HRV- está fabricada en acero para herramientas y tratada térmicamente a HRC 56–60. Patentes: 216009 y M266131. Componentes rectificados garantizan precisión y durabilidad. Soporta configuraciones FD (dirección de fuerza) y MD (multi‑dirección) y puede montarse en centros de mecanizado CNC horizontales, verticales, 4‑ejes y en rectificadoras de superficie.

Accesorios estándar

• 2 unidades cuña de alineación
• 4 unidades abrazadera
• 1 llave

Ejemplos de sujeción

• Sujeción simultánea de múltiples piezas rectangulares pequeñas para maximizar el uso de la mesa y reducir el tiempo de ciclo.
• Piezas cilíndricas sujetas con mordazas en V opcionales.
• Una o varias piezas mayores sujetas de forma flexible en una sola puesta a punto.
• Formas irregulares adaptadas con mordazas blandas personalizadas.
• Adecuado para centros de mecanizado 4‑ejes que requieren fijación multi‑pieza.

Modelos disponibles / serie

• HRV-5030-FD / HRV-5030-MD
• HRV-5040-FD / HRV-5040-MD
• HRV-5050-FD / HRV-5050-MD
• HRV-5060-FD / HRV-5060-MD
• HRV-5070-FD / HRV-5070-MD
• HRV-7543-FD / HRV-7543-MD
• HRV-7553-FD / HRV-7553-MD
• HRV-7563-FD / HRV-7563-MD
• HRV-7573-FD / HRV-7573-MD
• HRV-10055-FD / HRV-10055-MD
• HRV-10065-FD / HRV-10065-MD
• HRV-10075-FD / HRV-10075-MD

Notas
Accesorios opcionales (mandíbulas en V, mandíbulas blandas fijas/móviles, bloque de apoyo, placas de referencia, juegos de cuñas, juegos de punta fija/móvil) permiten adaptar la sujeción a piezas cilíndricas, cónicas, irregulares o de distintos tamaños. Soporta configuraciones FD y MD y puede montarse en diversas orientaciones de máquina.

Especificaciones técnicas

• Material: acero para herramientas (conjunto completo)
• Tratamiento térmico / Dureza: HRC 56–60
• Patentes: 216009 y M266131
• Máquinas adecuadas: centros de mecanizado CNC horizontales, verticales y 4‑ejes, rectificadoras de superficie
• Unidad: mm
• Accesorios estándar: cuña de alineación x2; abrazadera x4; llave x1
• Ejemplo de filas de especificación (Modelo | Fuerza de sujeción | Peso): HRV-5030-FD | 1000 kgf | 7 kg; HRV-7543-FD | 2000 kgf | 20 kg; HRV-10055-FD | 2700 kgf | 40 kg
• Accesorios opcionales: mordazas en V, mordazas blandas fijas/móviles, juegos de boca fija, juegos de cuñas, bloques de apoyo, placas de referencia
• Observación: dentado de localización ajustable; series disponibles en tamaños 50 / 75 / 100 y variantes de longitud (p. ej. 300–700 mm)
