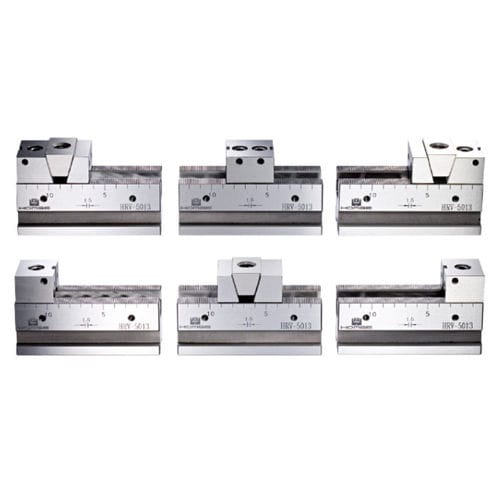

Mordaza para máquina herramienta HRV series

para rectificadorapara fresadoravertical

Breve
Serie de mordazas modulables HRV (ej.: HRV-5015, HRV-7515, HRV-10018) para sujeción de piezas cuadradas, redondas o irregulares con posicionado rápido.

Resumen
La mordaza ajustable en línea HRV es un sistema modular multiestación diseñado para aumentar la utilización de la mesa CNC y reducir tiempos de montaje. Disponible en HRV-5015, HRV-7515 y HRV-10018 con variantes A–E, las unidades se combinan para formar fijaciones densas aptas para producción de pequeño lote y gran variedad de piezas en centros de mecanizado horizontales, verticales, de 4 ejes y rectificadoras de superficie.

Características principales

• Material y tratamiento: acero para herramientas, tratado térmicamente y rectificado con dureza HRC 56–60.
• Placa de localización dentada y ajustable para posicionado rápido de piezas cuadradas, redondas, cilíndricas o irregulares.
• Diseño modular y conectable que permite configuraciones multiestación y cambios de serie rápidos.
• Adecuada para centros de mecanizado horizontales, verticales, 4 ejes y rectificadoras de superficie.
• Variantes A–E disponibles por tamaño para adaptar la sujeción a la geometría de las piezas.

Accesorios estándar

• 2 chavetas de alineación
• 4 clamps
• 1 llave

Ejemplos de amarre

• Sujeción simultánea de múltiples piezas rectangulares pequeñas para maximizar la utilización de la mesa y el rendimiento.
• Uso de mordazas en V opcionales para piezas cilíndricas o cónicas.
• Fijación combinada de piezas grandes y pequeñas en una sola preparación.
• Mordazas a medida para piezas irregulares que permiten un posicionamiento fiable de geometrías complejas.
• Apta para mecanizado en 4 ejes para aumentar la eficiencia de proceso multi-superficie.

Especificaciones (resumen)
Unidad: mm
Modelo | A | B | C | D | E | F | G | P | Peso (kg)
HRV-5015 | 150 | 100 | 18 | 50±0.01 | 10 | 50 | M6 | 1.5 | 2
HRV-7515 | 150 | 100 | 18 | 75±0.01 | 17 | 75 | M6 | 2 | 4
HRV-10018 | 180 | 100 | 18 | 75±0.01 | 17 | 100 | M6 | 2.5 | 7

Opciones y accesorios

• Mordazas en V, mordazas blandas fijas, mordazas blandas móviles
• Bloques de apoyo (serie SB), bloques de referencia (DP-A / DP-B)
• Mordazas a medida según plano para perfiles irregulares

Diseño y patentes
Diseño modular optimizado para fijaciones de alta densidad; patentes: 216009 y M266131.

Otras informaciones
La ficha incluye tablas completas, lista de accesorios y catálogo/PDF descargable (ej. "HRV-5015.7515.10018_spec.pdf").
