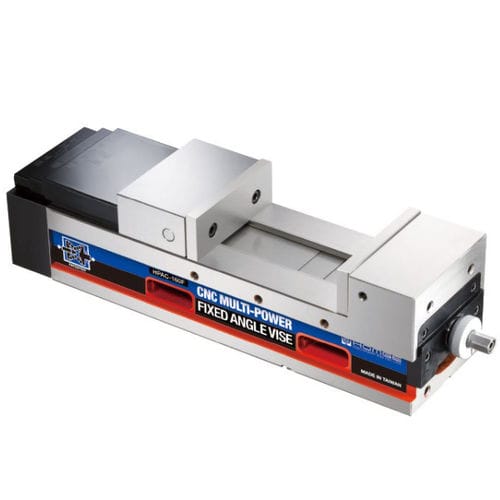

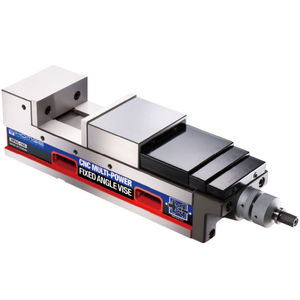

Mordaza para máquina herramienta HPAC-160F

para fresadorasimplevertical

Resumen

• Mordaza mecánica de montaje frontal, altura fija y ángulo de sujeción fijo, diseñada para centros de mecanizado CNC y fresadoras convencionales.
• Sistema patentado Multi-Fuerza para un aumento por etapas y estable de la fuerza de sujeción.
• Mecanismo ANGLE-LOCK que garantiza el tirado hacia abajo controlado y un asiento preciso de la pieza bajo carga.

Ventajas

• Construcción mecánica adecuada para procesos de sujeción intensivos y repetibles en entornos CNC.
• Alta precisión y repetibilidad con diseño de altura fija para instalaciones con múltiples mordazas.
• Diseño frontal ergonómico que reduce los movimientos del operario y el tiempo de manipulación.
• El sistema Multi-Fuerza incrementa y estabiliza la fuerza de sujeción entre operaciones.

Características

• Cuerpo monobloque en fundición nodular FCD60 para alta rigidez y estabilidad dimensional; deformación ≤ ±0,01 mm bajo 4500 kg.
• Guías endurecidas a HRC 50 para mayor resistencia al desgaste y posicionamiento consistente.
• El sistema ANGLE-LOCK asegura el tirado hacia abajo y un posicionamiento preciso dentro de ±0,01 mm a la carga indicada, apropiado para sujeción de moldes y utillajes de precisión.
• Montaje horizontal o vertical para soportar diferentes configuraciones de mecanizado.
• Sistema patentado Multi-Fuerza en acero para rodamientos de alta calidad con sujeción por etapas: primera media vuelta ≈ 2500 kg, segunda media vuelta ≈ 4500 kg; el sistema minimiza fugas y estabiliza la fuerza.
• Anillo de tope ajustable para preajustar la fuerza de sujeción deseada y garantizar repetibilidad.

Aplicaciones

• Diseño de altura fija que permite el uso simultáneo de varias mordazas para producción en serie o configuraciones multi-mordaza.
• Adecuada para centros de mecanizado CNC (horizontales y verticales) y fresadoras que requieren fuerza de sujeción alta y repetible para mecanizado pesado o de precisión.

Accesorios estándar y opcionales

• Accesorios estándar: 2 cuñas de alineación, 4 abrazaderas, 1 llave.
• Accesorios opcionales: mordazas delanteras/traseras (perfiles variados como mordazas en V, mordazas dentadas, mordazas escalonadas) para ampliar la capacidad de sujeción y acomodar distintas piezas.

Especificaciones (resumen, unidad: mm)

• Material: Fundición nodular FCD60
• Dureza de guías: HRC 50

Tabla de especificaciones (extracto)
Modelo | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | L | M | Máx. fuerza | Peso (kg)
HPAC-160F | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 580 | 637 | 161 | 19 | 15 | 58 | 57 | 165±0.02 | 7000 kg | 65

Especificaciones técnicas

• Modelo: HPAC-160F (serie HPAC-F, montaje frontal)
• Material del cuerpo: fundición nodular (FCD60)
• Dureza de guías: HRC 50
• A (mm): 160
• B: 105±0.01 mm
• C: 0-300 mm
• C1: 85-375 mm
• C2: 110-395 mm
• C3: 190-480 mm
• D: 80±0.02 mm
• E: 18 mm
• F: 580 mm
• G: 637 mm
• H: 161 mm
• I: 19 mm
• J: 15 mm
• K: 58 mm
• L: 57 mm
• M: 165±0.02 mm
• Fuerza máxima de sujeción: 7000 kg (valor de la tabla para HPAC-160F)
• Comportamiento operativo: primera media vuelta ≈ 2500 kg; segunda media vuelta ≈ 4500 kg; diseño Multi-Fuerza para una fuerza de sujeción estable.
• Peso: 65 kg
