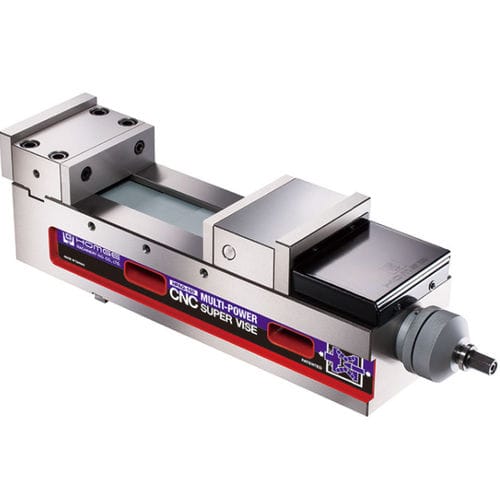

Mordaza para máquina herramienta HPAQ-160+

para fresadoraverticalinclinable

Resumen
La serie HPAQ es una mordaza mecánica con el reforzador patentado MULTI-POWER y el sistema ANGLE-LOCK, diseñada para piezas grandes en centros de mecanizado CNC y para la fabricación de moldes y utillajes de precisión. Reduce la deflexión a aproximadamente ±0,005 mm bajo presión de sujeción nominal, incorpora una estructura ANGLE-LOCK pasante, amplias gamas de apertura de mordazas para piezas extra grandes y diseño de altura fija que permite apilar varias mordazas. Adecuada para centros de mecanizado tipo pórtico y trabajos de mecanizado pesado.

Ventajas clave

• Conceptos mecánicos patentados: MULTI-POWER y ANGLE-LOCK (referencias de patentes disponibles).
• Cuerpo compacto con apertura de mordazas muy amplia para piezas sobredimensionadas.
• Alta precisión y repetibilidad; deflexión reducida (≈±0,005 mm bajo 4500 kg).
• Sistema MULTI-POWER (construido en acero de rodamiento) que proporciona amarre por etapas en 0–8000 kg y estabiliza la fuerza de sujeción.
• Sistema ANGLE-LOCK con componentes de fundición dúctil que asegura el tirado hacia abajo y el asiento en ±0,005 mm bajo presión de sujeción.
• Mordaza fija endurecida a HRC 55; guías endurecidas a HRC 50 para durabilidad y altura de montaje consistente.
• Anillo de tope ajustable para preajustar la fuerza de sujeción y obtener repetibilidad en los ciclos de amarre.
• Montaje horizontal o vertical; la altura fija permite combinar varias mordazas para piezas grandes.

Accesorios estándar

• 2 cuñas de alineación
• 4 abrazaderas
• 1 llave de mano

Accesorios opcionales

• Mordazas estriadas en cruz, mordazas escalonadas, mordazas en V para piezas redondas
• Mordazas externas combinadas y mordazas frontales/traseras para ampliar la capacidad de sujeción

Notas técnicas

• Material del cuerpo: fundición nodular FCD60 (o superior) para precisión y durabilidad.
• Mordaza fija: acero endurecido a HRC 55.
• Dureza de las guías: HRC 50.
• MULTI-POWER patentado entrega 0–8000 kg; etapas típicas: 1ª media vuelta ≈2500 kg, 2ª media vuelta ≈4500 kg.
• ANGLE-LOCK asegura que la pieza se tire hacia abajo y se asiente con precisión repetible dentro de ±0,005 mm bajo presión nominal.
• Dimensiones, rangos de apertura de mordazas y pesos por modelo en la tabla de especificaciones (unidad: mm).

ESPECIFICACIONES (Unidad: mm) (Material: Fundición nodular FCD60 | Guías: HRC 50)
Modelo | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Máx. fuerza amarre | Peso (kg)
HPAQ-160 | 168 | 115±0.01 | 0-300 | 195-490 | 57±0.02 | 18 | 560 | 677 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000 kg | 73
HPAQ-200 | 187 | 120±0.01 | 0-350 | 220-570 | 66±0.02 | 18 | 637 | 757 | 200 | 19 | 18 | 25 | 66 | 75 | 117 | 168 | 8000 kg | 120
HPAQ-250 | 187 | 120±0.01 | 0-450 | 220-670 | 66±0.02 | 18 | 746 | 863 | 250 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000 kg | 140
HPAQ-160L-400 | 168 | 115±0.01 | 0-400 | 206-600 | 57±0.02 | 18 | 665 | 792 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000 kg | 83
HPAQ-160L-500 | 168 | 115±0.01 | 0-500 | 206-700 | 57±0.02 | 18 | 765 | 892 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000 kg | 92
HPAQ-160L-650 | 168 | 115±0.01 | 0-650 | 206-860 | 57±0.02 | 18 | 925 | 1042 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000 kg | 107
HPAQ-200L-500 | 187 | 120±0.01 | 0-500 | 220-720 | 66±0.02 | 18 | 806 | 923 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000 kg | 144
HPAQ-200L-600 | 187 | 120±0.01 | 0-600 | 220-820 | 66±0.02 | 18 | 910 | 1027 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000 kg | 160
HPAQ-200L-850 | 187 | 120±0.01 | 0-850 | 220-1070 | 66±0.02 | 18 | 1156 | 1273 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000 kg | 190
HPAQ-200L-1140 | 187 | 120±0.01 | 0-1140 | 236-1360 | 66±0.02 | 18 | 1446 | 1563 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000 kg | 217
