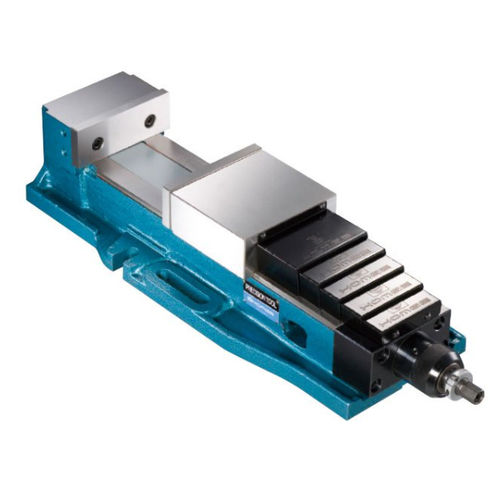

Mordaza para fresadora HMAV-

de máquinainclinablede fundición dúctil

Descripción
El diseño SUPER-OPENING permite un recorrido de las mordazas de 310 mm (HMAV-160) y 395 mm (HMAV-200). Con las mordazas montadas externamente, la capacidad máxima de sujeción es de 450 mm (HMAV-160) y 550 mm (HMAV-200). Material: Fundición nodular FCD60. Dureza de las guías: HRC 50. Unidad: mm.

Características principales

• Diseño SUPER-OPENING que permite una apertura de mordazas ampliada para piezas largas o de gran tamaño.
• Incluye cubierta de protección contra virutas para evitar la entrada de virutas y proteger los componentes internos.
• Guías endurecidas a HRC 50 para mantener precisión y resistencia al desgaste.
• Sistema ANGLE-LOCK que aplica presión hacia abajo durante el apriete para mantener la paralelidad de las mordazas y la sujeción precisa.
• Sistema patentado MULTI-POWER en acero de rodamiento de alta calidad que proporciona presión de apriete muy alta y constante, sin fugas de aceite hidráulico ni mantenimiento asociado.

Imágenes y diagramas adicionales del producto
Incluye ilustración de componentes internos, diagrama de dimensiones de la mordaza y diagramas técnicos que muestran las posiciones de las mordazas y detalles dimensionales.

ESPECIFICACIONES (tabla)
Material: Fundición nodular FCD60 | Dureza de guías HRC 50 | Unidad: mm
Modelo | A | B | C | D | F | G | I | J | K | L | M | M1 | Peso (kg)
HMAV-160 | 19 | 15 | 18 | 192 | 85 ± 0.01 | 140 | 141 ± 0.02 | 740 | 628 | 240 | 310 | 140–450 | 50
HMAV-200 | 19 | 18 | 18 | 240 | 100 ± 0.01 | 160 | 190 ± 0.02 | 830 | 720 | 280 | 395 | 155–550 | 95

Características / especificaciones técnicas

• Serie / designación de modelo: HMAV- (ejemplos: HMAV-160, HMAV-200).
• Material: Fundición nodular FCD60.
• Dureza de las guías: HRC 50.
• Recorrido SUPER-OPENING de mordazas: 310 mm (HMAV-160), 395 mm (HMAV-200).
• Capacidad máxima de sujeción con mordazas externas: 450 mm (HMAV-160), 550 mm (HMAV-200).
• Sistema de apriete MULTI-POWER patentado en acero de rodamiento de alta calidad para presión de apriete elevada y constante.
• Características: cubierta protectora contra virutas, mecanismo ANGLE-LOCK, guías endurecidas para precisión y durabilidad.
• Unidades de dimensiones: mm.
• Peso típico: HMAV-160 = 50 kg; HMAV-200 = 95 kg.
