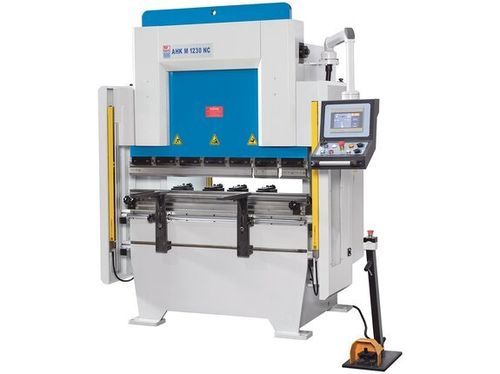

Prensa plegadora hidráulica AHK M 1230

NCde precisión

Descripción del producto
La AHK M 1230 NC es una plegadora hidráulica desarrollada como una alternativa NC económica a las plegadoras CNC completas. Combina un bastidor de acero soldado con alivio de tensiones, tope trasero motorizado y un control NC con pantalla táctil para posicionamiento directo o ejecución de programas almacenados, apta para la producción repetitiva de piezas y perfiles.

Aspectos destacados

• Construcción de acero soldado con alivio de tensiones
• Medición directa del ángulo de plegado
• Control NC con HMI táctil
• Tope trasero motorizado en ejes X y R
• Interfaz de herramientas estilo europeo (Promecam)

Especificaciones técnicas (tabla)
Área de trabajo

• Fuerza de presión: 30 t
• Longitud de plegado: 1.250 mm
• Distancia entre columnas: 1.010 mm
• Profundidad de garganta: 255 mm
• Recorrido: 150 mm
• Apertura útil: 265 mm
• Ancho de mesa: 130 mm

Recorridos

• Recorrido eje X: 500 mm
• Recorrido eje R: 140 mm

Alimentación

• Velocidad de plegado: 10 mm/s
• Avance rápido: 120 mm/s
• Velocidad de retorno: 70 mm/s

Potencia de accionamiento

• Motor principal: 3 kW
• Motor eje X: 0,55 kW
• Motor eje R: 0,25 kW

Dimensiones y pesos

• Volumen del depósito hidráulico: 90 l
• Dimensiones exteriores (L x A x H): 1,76 m x 1,38 m x 2,14 m
• Peso: 1.700 kg

Detalles del producto

• Bastidor y troquel superior: Bastidor de acero soldado de precisión con alivio de tensiones, viga de plegado rígida y cilindros hidráulicos en ambos lados; gran garganta y mesa estrecha para secuencias de plegado complejas.
• Hidráulica: Unidad hidráulica con depósito en la parte superior del bastidor para ahorro de espacio y mayor rigidez; eje de torsión que conecta los topes de profundidad de ambos cilindros para posicionamiento preciso de la viga superior.
• Brazos de apoyo delanteros: Brazos regulables en altura con reborde de tope para facilitar la alineación de la pieza.
• Herramientas y sujeción: Montajes Promecam para una amplia selección de herramientas; sujeción manual de acción rápida para reducir tiempos de cambio; incluidas varias matrices de plegado.
• Seguridad y productividad: Concepto de seguridad conforme a normas CE; cortinas de luz protegiendo el área de trabajo.
• Control: HMI táctil para entrada directa; modos manual, semiautomático y automático; posicionamiento motorizado de ejes en manual; memoria para 500 conjuntos de datos; importación/exportación por USB o red; posiciones de eje retenidas al apagar la pantalla.

Tope trasero

• Tope trasero controlado por NC con guías lineales y tornillos de bolas precargados para estabilidad y bajo mantenimiento.
• Eje R motorizado para ajuste preciso de la altura y posicionamiento lateral de los dedos del tope en guías lineales suaves.
