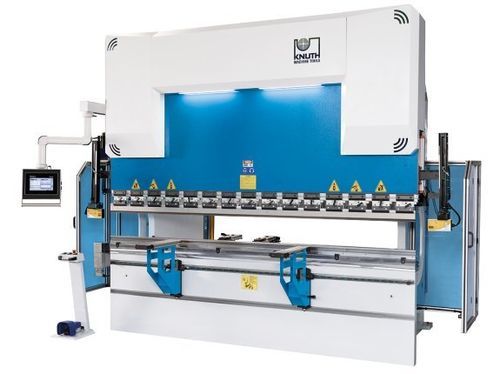

Prensa plegadora electrohidráulica AHK V 30135 CNC

CNCde precisión

Descripción general
La plegadora AHK V 30135 CNC es una prensa plegadora CNC para uso industrial diseñada según las normas europeas. Combina diseño moderno, fabricación de alta precisión y control gráfico táctil DELEM para lograr doblados exactos y repetibles en series y lotes únicos.

Puntos destacados

• Fresado de alta precisión y bastidor de acero rígido
• Componentes hidráulicos y electrónicos de primera calidad
• Control CNC gráfico DELEM
• Sistema de seguridad óptico láser AKAS en la herramienta
• Opciones de bombín motorizado y distintas configuraciones de tope trasero

Bastidor de la máquina

• Bastidor de acero certificado mecanizado en centros CNC de alto nivel para garantizar rigidez y precisión dimensional
• Construcción soldada y relajada con grandes radios en piezas sometidas a tracción para evitar grietas de soldadura
• Viga superior precargable y soporte del sistema de medición para compensar deformaciones bajo carga
• Guías, cojinetes y sellos dimensionados para absorción óptima de cargas verticales y larga vida útil

Área de trabajo

• Gran porte, carrera larga y mesa estrecha para facilitar el manejo en secuencias de plegado complejas

Bombín (opcional)

• Bombín motorizado inferior (opcional) que garantiza uniformidad en el doblado a lo largo de toda la longitud, especialmente en chapas gruesas

Sistema hidráulico

• Cilindros hidráulicos diseñados a medida y rectificados internamente para un rendimiento constante
• Pistones forjados, templados, rectificados y cromados
• Bloque hidráulico y válvulas de fabricantes reconocidos para fiabilidad a largo plazo
• Válvulas de seguridad que protegen el sistema en caso de sobrecarga

Tope trasero

• Tope trasero robusto y de bajo mantenimiento; dedos ajustables rápidamente desde el frente para una puesta a punto ágil

Brazos de apoyo delanteros

• Brazos rígidos en guías lineales, bloqueables en posición; cremallera para posicionamiento vertical rápido
• Cepillos industriales que protegen la superficie de la chapa y facilitan la manipulación

Herramientas de plegado

• Sujetadores de herramienta Promecam (europeos) compatibles con amplia variedad de herramientas
• Herramientas endurecidas y rectificadas para un ajuste preciso y repetible

Seguridad y productividad

• Sistema de seguridad láser AKAS que vigila la zona de la herramienta sin limitar su funcionalidad
• Concepto de seguridad conforme a las normas CE vigentes; cortina de luz trasera y protecciones laterales robustas

Especificaciones técnicas

• Capacidad de prensado: 135 t
• Longitud de plegado: 3.100 mm
• Distancia entre columnas: 2.600 mm
• Voladizo: 410 mm
• Recorrido del cilindro: 265 mm
• Apertura: 480 mm
• Ancho de mesa: 110 mm
• Altura de mesa: 900 mm
• Recorrido eje X: 750 mm
• Velocidad de plegado: 10 mm/s
• Avance rápido: 160 mm/s
• Velocidad de retorno: 130 mm/s
• Velocidad de avance eje X: 600 mm/s
• Potencia motor principal: 15 kW
• Volumen depósito hidráulico: 230 l
• Dimensiones (L x A x H): 4,05 m x 2,55 m x 2,75 m
• Peso aproximado: 9.000 kg
