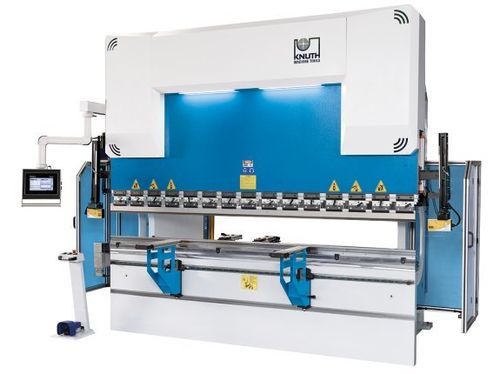

Prensa plegadora hidráulica AHK V 30320 CNC

CNCde precisión

Descripción del producto
La AHK V 30320 CNC es una plegadora CNC de 320 t con 3.100 mm de longitud de plegado, pensada para producción industrial y trabajos repetitivos de conformado de chapas. Incorpora una pantalla táctil gráfica DELEM para programación CNC eficiente y control multi‑eje.

Puntos destacados

• Capacidad 320 t y longitud de plegado 3.100 mm
• Pantalla gráfica DELEM para control CNC multi‑eje
• Bastidor de acero soldado, mecanizado en centros CNC de alta gama
• Sistema de sujeción Promecam y utillaje templado y rectificado
• Sistema de seguridad óptico láser AKAS en la herramienta

Marco de la máquina

• Construcción en acero certificado, soldaduras desestresadas y superficies de montaje mecanizadas
• Viga superior presforzada para minimizar deformaciones
• Componentes con grandes radios en zonas solicitadas para reducir riesgos de fisuras
• Guías, cojinetes y juntas dimensionados para larga vida útil

Área de trabajo

• Gran voladizo, largo recorrido y mesa estrecha para facilitar secuencias de plegado complejas

Abombamiento (según modelo)

• Abombamiento inferior motorizado opcional para obtener precisión constante a lo largo de la longitud de plegado en chapas gruesas

Sistema hidráulico

• Cilindros diseñados a medida y rectificados internamente
• Pistones en acero forjado, endurecidos, rectificados y cromados
• Bloque hidráulico y válvulas de fabricantes reconocidos; válvulas de seguridad contra sobrecargas

Tope trasero

• Diseño robusto y de bajo mantenimiento; dedos ajustables desde la parte frontal

Brazos de apoyo delanteros

• Brazos rígidos sobre guía lineal, bloqueables en posición; regulación vertical rápida por cremallera; cepillos industriales para proteger superficies

Herramientas de plegado

• Porta‑herramientas Promecam (estándar europeo) compatible con amplia gama de utillajes; utillaje templado y rectificado para ajuste preciso

Seguridad y productividad

• Sistema de seguridad láser AKAS en el utillaje sin limitar funciones
• Concepto de seguridad conforme a la normativa CE; cortina de luz trasera y protecciones laterales

Equipo estándar (selección)

• Control DELEM DA‑53T 4 ejes (pantalla táctil 10,1")
• Tope trasero eje X con guía lineal y husillo de bolas
• Bombamiento motorizado, sujeción rápida de herramienta superior y sistema de sujeción europeo
• Sistema de seguridad AKAS, barrera lumínica trasera, pedal con paro de emergencia
• 2 brazos de apoyo delanteros móviles; 2 dedos traseros regulables en altura; modo ECO

Opciones (selección)

• Sistemas de tope para ejes X, R, Z1, Z2 hasta 3.700 mm
• Dedos adicionales, brazos de apoyo extra, climatización del armario eléctrico
• Actualizaciones de control DELEM (DA58/DA66T/DA69T), PressMax DRM EcoPower, aumenta altura de herramienta

Ficha técnica / Folleto
Ficha técnica disponible para este modelo (folleto / datasheet).

Especificaciones técnicas

• Fuerza de presión: 320 t
• Longitud de plegado: 3.100 mm
• Distancia entre columnas: 2.600 mm
• Fondo de garganta: 410 mm
• Recorrido: 265 mm
• Apertura: 480 mm
• Ancho de mesa: 110 mm
• Altura de mesa: 920 mm
• Recorrido eje X: 750 mm
• Velocidad de plegado: 8 mm/s
• Avance rápido: 140 mm/s
• Velocidad de retorno: 130 mm/s
• Velocidad avance eje X: 600 mm/s
• Potencia motor principal: 30 kW
• Volumen tanque hidráulico: 350 l
• Dimensiones (L x An x Al): 4,1 m x 2,75 m x 3 m
• Peso: 15.600 kg
