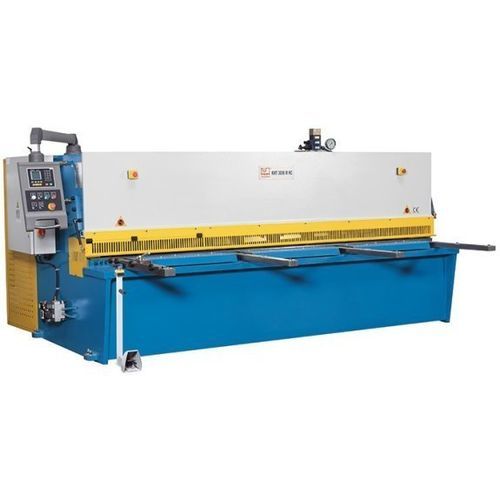

Cizalla hidráulica KHT 4010 M NC

para chapaguillotinade oscilación

Descripción
La KHT 4010 M NC es una cizalla guillotina hidráulica con diseño de viga oscilante, optimizada para cortes rectos y con baja torsión. Incorpora control NC ESTUN E21 para un posicionamiento preciso del tope trasero, adecuada para entornos de producción industrial.

Características destacadas

• Control ESTUN E21 NC para posicionamiento preciso
• Tope trasero con husillos de bolas precargados
• Sujeción neumática para chapas finas
• Cuchillas superior e inferior aptas para acero inoxidable
• Tope angular regulable e indicación de la línea de corte (sombra)

Área de trabajo (datos técnicos)
Longitud de trabajo: 4.000 mm
Abertura: 150 mm
Ángulo de corte: 1,5°
Recorridos por minuto: 8 H/min
Posiciones de sujeción: 15
Capacidad de sujeción: 36 t
Tamaño mesa: 4.330 mm x 550 mm x 800 mm

Tope trasero (datos técnicos)
Recorrido tope trasero: 1.000 mm
Velocidad de avance eje X: 2.280 mm/min

Brazos de apoyo delanteros (datos técnicos)
Cantidad de brazos: 4 posiciones
Longitud de los brazos: 1.000 mm

Capacidades de corte (datos técnicos)
Espesor placa (max.) - 450 N/mm²: 10 mm
Espesor placa (min.) - 400 N/mm²: 1 mm
Espesor placa (max.) - 700 N/mm²: 6 mm
Espesor placa (min.) - 700 N/mm²: 1 mm

Potencia e hidráulica (datos técnicos)
Motor principal: 15 kW
Volumen del depósito hidráulico: 300 l

Dimensiones y peso
Dimensiones (L x An x Al): 4,65 m x 1,9 m x 1,76 m
Peso: 10.000 kg

Chasis de la máquina

• Estructura soldada en acero con alivio de tensiones y diseño de viga oscilante que restablece automáticamente el juego entre cuchillas tras cada corte.
• Diseño que reduce torsiones, mejora la extracción de piezas y prolonga la vida útil de las cuchillas.

Soporte de material

• Gran mesa con bolas de rodillos y tope angular ajustable para un alineado rápido y seguro.
• Brazos de soporte largos y robustos para piezas grandes.

Hidráulica

• Sistema hidráulico fiable y de bajo mantenimiento, pensado para producción.
• Sujeciones hidráulicas regulables para fijar la chapa cerca de la línea de corte durante la operación.

Sistema de tope trasero

• Tope trasero robusto con husillos de bolas protegidos para entornos productivos exigentes.
• Control ESTUN E21 para posicionamiento preciso en cortes individuales y programas.

Equipo

• Pedal móvil con paro de emergencia
• Proyección de la línea de corte (sombra) para alineado exacto
• Cuchillas aptas para inox; juegos de cuchillas adicionales opcionales

Seguridad

• Protección continua de dedos plegable hasta 1.000 mm para mejor visibilidad
• Barrera lumínica trasera y cumplimiento de normativas CE

Especificaciones técnicas

• Modelo: KHT 4010 M NC
• Marca: KNUTH
• Longitud de trabajo: 4.000 mm
• Recorrido tope trasero: 1.000 mm (husillos de bolas precargados)
• Abertura: 150 mm
• Ángulo de corte: 1,5°
• Recorridos por minuto: 8 H/min
• Posiciones de sujeción: 15 (36 t)
• Velocidad avance eje X: 2.280 mm/min
• Tamaño mesa: 4.330 x 550 x 800 mm
• Capacidades de corte: hasta 10 mm @450 N/mm²; hasta 6 mm @700 N/mm² (mín. 1 mm)
• Motor principal: 15 kW
• Depósito hidráulico: 300 l
• Dimensiones: 4,65 m x 1,9 m x 1,76 m
• Peso: 10.000 kg
