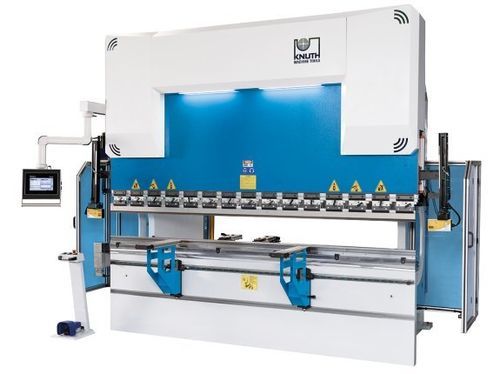

Prensa plegadora hidráulica AHK V 40320 CNC

CNCde precisión

Descripción
La prensa plegadora hidráulica AHK V 40320 CNC está diseñada para trabajos de plegado industriales pesados conforme a las normas europeas. Equipada con pantalla gráfica DELEM (DA-53T y opciones), permite una programación CNC eficiente y control total del ciclo de plegado. Varias opciones de tope trasero y accesorios facilitan la adaptación a diferentes necesidades productivas.

Puntos destacados

• Armazón mecanizado de alta precisión y compatibilidad con herramientas endurecidas
• Componentes hidráulicos y electrónicos de alta calidad
• Pantalla gráfica DELEM para programación multi-eje
• Sistema de seguridad óptico láser AKAS y cortina de luz trasera
• Soluciones que ahorran tiempo y modo ECO de ahorro energético

Armazón de la máquina

• Marco en acero certificado, soldado y aliviado de tensiones, mecanizado en centros CNC de alta gama
• Componentes sometidos a tensión con grandes radios para minimizar grietas en soldaduras
• Viga superior pre-tensable para reducir deformaciones
• Soporte del sistema de medición que compensa deformaciones para mantener la precisión

Área de trabajo

• Gran garganta, largo recorrido y mesa estrecha para secuencias de plegado complejas

Abombamiento (opcional)

• Abombamiento inferior motorizado (opcional) para resultados uniformes en toda la longitud de plegado en chapas de mayor espesor

Sistema hidráulico

• Cilindros hidráulicos diseñados a medida y rectificados internamente
• Pistones forjados en acero, tratados, rectificados y cromados
• Bloque hidráulico y válvulas de fabricantes reconocidos; válvulas de seguridad contra sobrecargas

Tope trasero

• Diseño robusto y de bajo mantenimiento; dedos ajustables rápidamente desde el frente

Brazos de apoyo delanteros

• Brazos rígidos en guías lineales, bloqueables en la posición deseada; cremallera para posicionamiento vertical rápido; cepillos industriales para proteger la superficie

Herramientas de plegado

• Sistema de sujeción Promecam (tipo europeo) con amplia selección de herramientas
• Herramientas endurecidas y rectificadas para un ajuste preciso

Seguridad y productividad

• Sistema de seguridad láser AKAS que protege el área de herramienta sin limitar la funcionalidad
• Concepto de seguridad conforme a la normativa CE
• Cortina de luz trasera y protecciones laterales robustas para asegurar la zona de trabajo

Equipo estándar

• Control Delem DA-53T (pantalla táctil 2D, hasta 4 ejes)
• Tope trasero eje X con guía lineal y husillo de bolas
• Abombamiento motorizado, sistema de sujeción rápida, sistema de seguridad láser AKAS
• Barrera luminosa, pedal con paro de emergencia, 2 brazos de apoyo delanteros móviles, 2 dedos de tope trasero regulables en altura, modo ECO

Especificaciones técnicas

• Fuerza de presión: 320 t
• Longitud de plegado: 4.100 mm
• Distancia entre columnas: 3.600 mm
• Profundidad de garganta: 410 mm
• Recorrido: 265 mm
• Apertura: 480 mm
• Ancho de mesa: 154 mm
• Altura de mesa: 970 mm
• Recorrido eje X: 750 mm
• Velocidad de plegado: 9 mm/s
• Avance rápido: 150 mm/s
• Velocidad de retorno: 130 mm/s
• Velocidad eje X: 600 mm/s
• Potencia motor principal: 30 kW
• Volumen del depósito hidráulico: 350 l
• Dimensiones (L x A x H): 5,3 m x 2,9 m x 3 m
• Peso: 18.500 kg

Observación

• La máquina puede configurarse con ejes adicionales de tope, controles Delem superiores, extensiones y opciones de automatización según los requisitos de producción.
