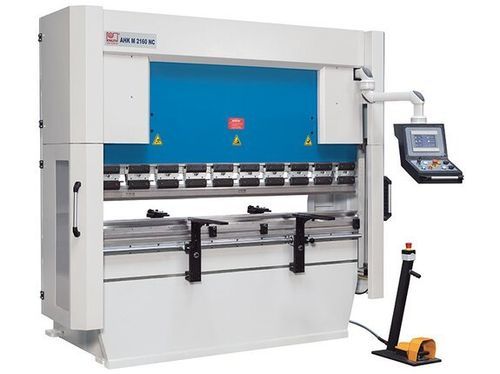

Prensa plegadora hidráulica AHK M 2160

NCde precisión

Descripción
La AHK M 2160 NC es una plegadora NC compacta diseñada como alternativa económica a las prensas plegadoras CNC completas. Está indicada para la fabricación de piezas y perfiles recurrentes que requieren ajuste rápido y repetibilidad. El tope trasero (ejes X y R) y los topes de profundidad se posicionan mediante pantalla táctil; las secuencias de plegado pueden almacenarse en el control NC para operación semi‑automática o automática.

Aspectos destacados

• Bastidor de acero soldado aliviado de tensiones
• Entrada directa del ángulo de plegado en pantalla
• Control NC con HMI táctil
• Tope trasero motorizado con ejes X y R
• Matriz superior de estilo europeo segmentada (4V)

Área de trabajo (valores seleccionados)
Fuerza de presión: 60 t
Longitud de plegado: 2.100 mm
Distancia entre columnas: 1.700 mm
Profundidad ( garganta ): 320 mm
Recorrido: 160 mm
Apertura libre: 380 mm
Ancho de mesa: 100 mm

Desplazamientos
Recorrido eje X: 600 mm
Recorrido eje R: 140 mm

Alimentación
Velocidad de plegado: 10 mm/s
Avance rápido: 75 mm/s
Velocidad de retorno: 55 mm/s

Potencia de accionamiento
Motor principal: 7,5 kW
Motor eje X: 0,75 kW
Motor eje R: 0,25 kW

Dimensiones y peso
Depósito hidráulico: 120 l
Dimensiones totales L x W x H: 2,45 m x 1,6 m x 2,23 m
Peso: 4.340 kg

Marco de máquina y troquel superior

• Bastidor soldado de acero de alta precisión y alivio de tensiones con viga de plegado rígida y cilindros hidráulicos a ambos lados
• Gran voladizo y mesa estrecha que proporcionan espacio para secuencias de plegado complejas

Hidráulica

• Unidad hidráulica con depósito ubicada en la parte superior del bastidor para ahorrar espacio y aumentar la rigidez
• Eje de torsión que conecta los topes de profundidad de ambos cilindros para posicionamiento exacto de la viga superior

Brazos de apoyo frontales

• Brazos de apoyo regulables en altura, robustos, que facilitan la manipulación de las piezas
• Resalte de tope en la superficie de apoyo para ayudar en el alineado

Herramientas de plegado

• Portaherramientas Promecam para amplia compatibilidad
• Sujeción manual de acción rápida para acortar tiempos de cambio
• Matriz 4V segmentada para un amplio espectro de piezas

Seguridad y productividad

• Concepto de seguridad según las normativas CE vigentes
• Cortinas de luz que protegen el área de trabajo

Control
La máquina se opera mediante una pantalla táctil clara que muestra todas las funciones. El operario puede introducir directamente el ángulo de plegado deseado. Basándose en el espesor de chapa y los datos de herramienta almacenados, el control NC calcula automáticamente la posición del tope de profundidad para acelerar el ajuste y garantizar resultados reproducibles. Tres modos de trabajo: manual, semiautomático y automático. En manual los ejes se posicionan mediante movimiento motorizado y los valores se muestran en pantalla. En semiautomático, el control posiciona los ejes según los valores introducidos por el operario. En automático, las secuencias programadas se ejecutan automáticamente. Se pueden guardar hasta 500 conjuntos de datos en la memoria interna; soporte de copia de seguridad e importación/exportación vía USB o red en el panel de control.

Tope trasero

• Tope trasero controlado por NC para posicionado estable y repetible
• Guías lineales y husillos de bolas precargados de gran tamaño, de bajo mantenimiento
• Eje R motorizado para ajuste preciso de la altura del tope
• Posicionamiento lateral de los dedos del tope sobre guías lineales dobles y de desplazamiento suave

Características técnicas

• Modelo: AHK M 2160 NC
• Fuerza de presión: 60 t
• Longitud de plegado: 2.100 mm
• Distancia entre columnas: 1.700 mm
• Profundidad (garganta): 320 mm
• Recorrido: 160 mm
• Apertura libre: 380 mm
• Ancho de mesa: 100 mm
• Recorrido X: 600 mm
• Recorrido R: 140 mm
• Velocidad de plegado: 10 mm/s
• Avance rápido: 75 mm/s
• Velocidad de retorno: 55 mm/s
• Motor principal: 7,5 kW
• Motor eje X: 0,75 kW
• Motor eje R: 0,25 kW
• Depósito hidráulico: 120 l
• Dimensiones L x W x H: 2,45 m x 1,6 m x 2,23 m
• Peso: 4.340 kg
