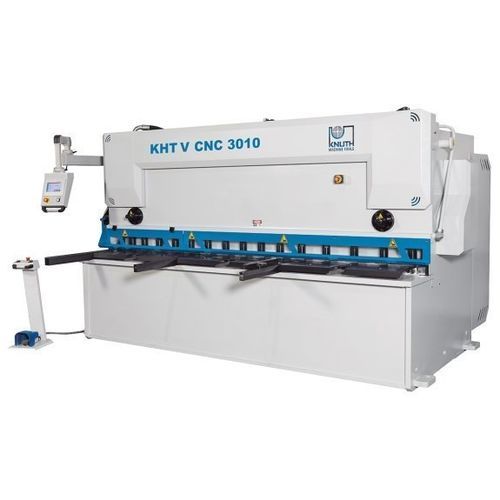

Cizalla hidráulica KHT V 3010 CNC

para chapaguillotinaCNC

Resumen
La cizalla guillotina hidráulica KHT V 3010 CNC está diseñada para el corte industrial de chapas donde se requieren precisión, repetibilidad y alta disponibilidad. La barra de corte guiada con ángulo regulable minimiza las torsiones de la pieza y reduce retrabajos. El control táctil Cybelec automatiza el juego de cuchilla, el ángulo y la longitud de corte. Las cuchillas de serie son aptas para acero inoxidable y el tope trasero robusto garantiza un posicionamiento preciso. Existe una gama de accesorios para ampliar aplicaciones.

Puntos destacados

• Control Cybelec Touch 8 (CybTouch 8 G)
• Tope trasero controlado con husillo de bolas precargado
• Ajuste controlado del juego de cuchillas
• Ajuste controlado del ángulo de corte
• Cuchillas superior e inferior aptas para acero inoxidable
• Operación por pedal con parada de emergencia
• Modo ECO para ahorro energético

Marco de la máquina

• Marco pesado soldado y relajado tras soldadura para alta rigidez
• Fresado del marco en máquina 5 ejes en una sola sujeción para garantizar precisión
• Componentes sometidos a carga diseñados con grandes radios para evitar grietas
• Mesa con porta-cuchilla inferior y barra de corte diseñada para minimizar la torsión y optimizar la distribución de carga
• Pintura en dos capas con proceso moderno de secado (cada capa ≥ 60 µm)

Soporte y manipulación de material

• Mesa de trabajo amplia con bolas de rodillo para manipulación sencilla
• Tope angular lateral rígido para alineado seguro de la chapa
• Brazos de soporte frontales largos y robustos para placas de gran tamaño

Características hidráulicas

• Pistones pulidos en ambos cilindros hidráulicos (rugosidad 2 µm) para larga vida de los retenes
• Cuerpos de cilindro forjados en material SAE 1040 de alta resistencia
• Sistema hidráulico fiable, de bajo mantenimiento y fácil servicio
• Sujetadores hidráulicos regulados que aseguran la placa cerca de la línea de corte

Calibrado y control del tope trasero

• El usuario introduce longitud, espesor y resistencia del material; el control selecciona automáticamente juego, ángulo y longitud de corte
• Tope trasero robusto apto para entornos de producción exigentes
• Guías lineales y husillos de bolas precargados montados en caja protectora

Equipo

• Componentes eléctricos de fabricantes reconocidos para alta disponibilidad
• Cuchilla superior con 2 filos y cuchilla inferior con 4 filos (apto para acero inoxidable)
• Pedal con parada de emergencia; posición del pedal flexible
• Modo ECO disponible para ahorro energético (apagado automático de la bomba tras paradas prolongadas, reinicio vía control)

Seguridad

• Concepto de seguridad conforme a las regulaciones CE vigentes
• Sistema de barrera luminosa trasera que protege el área de trabajo

Características / especificaciones técnicas

• Modelo: KHT V 3010 CNC
• Longitud de trabajo: 3.050 mm
• Abertura (porte à faux): 150 mm
• Ángulo de corte: 0,5° - 2°
• Recorridos por minuto: 10 H/min - 19 H/min
• Mantenciones por presión: 16 posiciones
• Capacidad de presión de mantenciones: 25 t
• Tamaño de la mesa: 3.380 mm x 550 mm x 830 mm
• Tope trasero: 1.000 mm
• Velocidad avance eje X (tope): 9.000 mm/min
• Brazos soporte frontales: 2 posiciones
• Longitud de brazos soporte: 1.000 mm
• Capacidad de corte (450 N/mm²): 10 mm (máx)
• Capacidad de corte (700 N/mm²): 6 mm (máx)
• Potencia motor principal: 22 kW
• Volumen depósito hidráulico: 200 l
• Dimensiones (L x W x H): 4,15 m x 3,6 m x 2,1 m
• Peso: 9.600 kg
