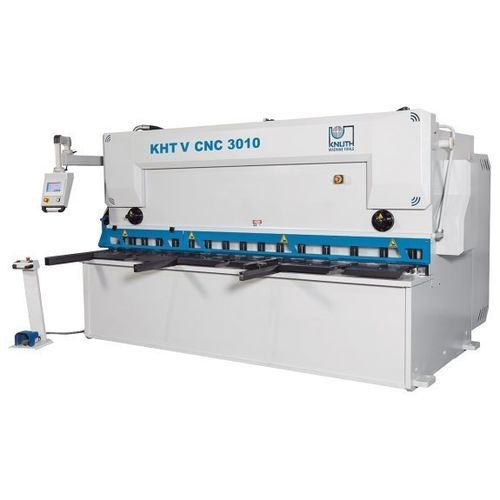

Cizalla hidráulica KHT V 4013 CNC

para chapaguillotinaCNC

Descripción
Las cizallas-guillotina de la serie KHT V CNC se fabrican en instalaciones de fabricación muy modernas. Este diseño con barra de corte conducida por bastidores y con ángulo de corte ajustable garantiza torsiones mínimas en las piezas y reduce así los trabajos posteriores. El control se maneja mediante la pantalla táctil. La distancia, el ángulo y la longitud de corte se colocarán de forma óptima automáticamente. El tope trasero de gran calidad es sólido y preciso y las cuchillas de serie son apropiadas para el acero inoxidable. Hay más accesorios que aumentan el campo de aplicación de la cizalla-guillotina.

Aspectos destacados

• Control Cybelec Touch 8
• Tope trasero controlado con husillo de bolas precargado
• Ajuste controlado del corte
• Ajuste controlado del ángulo de corte
• Cuchilla apta para acero inoxidable

Detalles del producto

• Marco de la máquina: muy rígido y pesado, soldado con tolerancias estrictas y recocido; mecanizado en máquina de 5 ejes en una sola configuración para garantizar precisión y vida útil; componentes sometidos a cargas diseñados con radios grandes para eliminar riesgos de grietas; mesa equipada con soporte inferior y barra segadora; sistema de pintura moderno con mínimo 2 capas, cada una ≥60 μm.
• Soporte material: mesa de trabajo con bolas de rodillo y tope lateral angular rígido; brazos de apoyo largos y robustos para sostener placas grandes.
• Características hidráulicas: pistones pulidos con grado de superficie superior a 2 μm para larga duración del sello; cuerpos de cilindros forjados en SAE 1040; sistema hidráulico fiable y de bajo mantenimiento; sujeciones reguladas hidráulicamente durante el corte para fijación estable cerca de la línea de corte.
• Calibrado y control del tope trasero: introducción sencilla de longitud, grosor y resistencia del material en unidad de control programable que selecciona automáticamente posiciones óptimas (corte, ángulo y longitud); tope trasero sólido para producción exigente; guías lineales y tornillos esféricos precargados montados en caja de protección.
• Equipamiento y ergonomía: componentes eléctricos de primera calidad de fabricantes renombrados; cuchillas superior e inferior adecuadas para acero inoxidable; operación mediante pedal con interruptor de parada de emergencia (ubicación flexible); filo superior con 2 filos, inferior con 4 filos; modo ECO para ahorro energético.
• Seguridad: funciones de seguridad conforme a normativa CE; barrera de luz en la parte trasera protege el área de trabajo.

caractéristiques / spécifications techniques

• Área de trabajo
  Longitud de funcionamiento: 4.100 mm
  Abertura: 150 mm
  Ángulo de corte: 0,5 grado - 2 grado
  Recorridos por minuto: 7 H/min - 13 H/min
  Espera: 20 pieza
  Capacidad de espera: 32 t
  Tamaño de la mesa: 4.400 mm x 580 mm x 850 mm
• Tope trasero
  Tope trasero: 1.000 mm
  Velocidad de alimentación del eje X: 9.000 mm/min
• Brazos de apoyo delantero
  Cantidad de brazos de apoyo: 3 pieza
  Longitud de los brazos de apoyo: 1.000 mm
• Capacidad de corte
  Espesor de la placa (máx.) - 450 N/mm²: 13 mm
  Espesor de la placa (máx.) - 700 N/mm²: 8 mm
• Capacidad de accionamiento
  Clasificación del motor de accionamiento principal: 30 kW
  Volumen del tanque hidráulico: 350 l
• Medidas y pesos
  Dimensiones generales (longitud x latitud x altura): 5,35 m x 3,7 m x 2,53 m
  Peso: 17.000 kg
