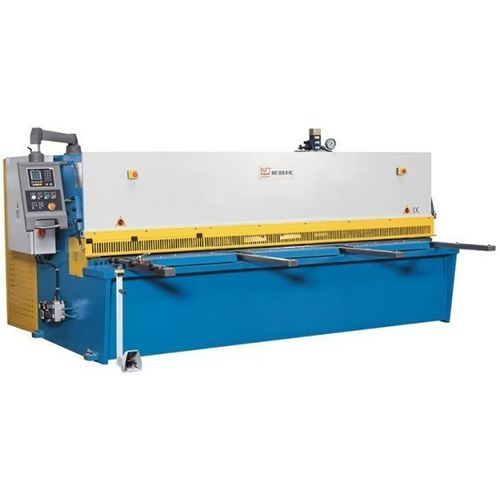

Cizalla hidráulica KHT 4006 M NC

para chapaguillotinade oscilación

Descripción
La KHT 4006 M NC es una tijera guillotina hidráulica diseñada con un sistema de corte por viga oscilante. La viga portacuchillas se desplaza en un cojinete pivotante anclado al bastidor, garantizando cortes rectos y evitando el bloqueo de cuchillas superior e inferior. El tope trasero se posiciona con precisión mediante el control NC ESTUN E21.

Características principales

• Control NC ESTUN E21 para posicionamiento preciso
• Tope trasero con husillos de bolas precargados
• Sistema neumático de elevación de la chapa
• Cuchillas aptas para acero inoxidable
• Tope angular ajustable y brazos de apoyo delanteros largos

Bastidor de la máquina

• Estructura soldada en acero aliviada de tensiones, diseño de viga oscilante para cortes con baja torsión
• La viga de corte realiza un movimiento en arco para restaurar el juego entre cuchillas tras cada corte
• Ventajas: liberación fiable de piezas, calidad de corte estable, ajuste de juego simplificado

Soporte del material

• Gran mesa de trabajo con rodillos de bolas para manejo y alineación de placas
• Tope angular rígido y cuatro brazos de apoyo delanteros de 1.000 mm

Hidráulica

• Sistema hidráulico fiable y de bajo mantenimiento, accesible para servicio
• Sujetadores regulados hidráulicamente fijan la chapa cerca de la línea de corte

Tope trasero

• Sistema de tope trasero robusto, apto para entornos de producción exigentes
• Husillos de bolas precargados montados en carcasa protectora; velocidad avance eje X: 2.280 mm/min

Equipo

• Control ESTUN E21 NC para cortes individuales y programas
• Pedal móvil con paro de emergencia
• Indicación de la línea de corte mediante gráfico de sombra
• Cuchillas superior e inferior preparadas para corte de inox

Seguridad

• Protección continua para dedos con sección abatible para mejor visualización (abatible hasta 1.000 mm)
• Barrera de luz trasera que protege el área de trabajo
• Funciones de seguridad conformes a normativa CE vigente

Especificaciones técnicas

• Modelo: KHT 4006 M NC
• Control: ESTUN E21 NC
• Longitud de trabajo: 4.000 mm
• Abertura: 150 mm
• Ángulo de corte: 1,5°
• Recorridos: 12 H/min
• Sujetadores: 16 posiciones, capacidad 24,5 t
• Tamaño mesa: 4.330 mm x 500 mm x 800 mm
• Recorrido tope trasero: 1.000 mm (avance X: 2.280 mm/min)
• Brazos de apoyo delanteros: 4 posiciones, longitud 1.000 mm
• Capacidad de corte: hasta 6 mm @ 450 N/mm²; hasta 4 mm @ 700 N/mm²; espesor mínimo 0,6 mm
• Motor principal: 7,5 kW
• Depósito hidráulico: 250 l
• Dimensiones (L x A x H): 4,63 m x 1,85 m x 1,7 m
• Peso: 8.600 kg
