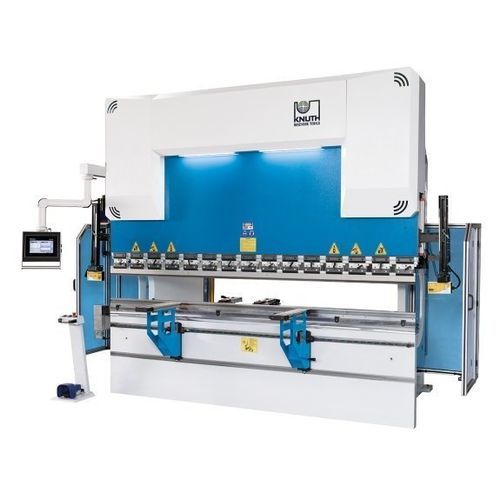

Prensa plegadora hidráulica AHK V 13040

CNCde precisión

Resumen
La serie AHK V 13040 CNC es una plegadora hidráulica diseñada para el doblado industrial de chapas conforme a normas europeas. Equipada con control CNC gráfico DELEM, ofrece control preciso del proceso de plegado, múltiples opciones de tope trasero y una construcción mecánica robusta apta para producción repetitiva.

Aspectos destacados

• Capacidad 40 t y longitud de plegado 1.300 mm
• Pantalla táctil DELEM para programación eficiente
• Componentes hidráulicos y electrónicos de alta calidad
• Sistema de seguridad óptico láser (AKAS) en la herramienta
• Bombín motorizado opcional para plegados uniformes

Armazón de la máquina

• Marco de acero con materia prima certificada para alta rigidez y precisión
• Construcción soldada y relajada, superficies de montaje mecanizadas en centros CNC
• Componentes sometidos a tracción diseñados con radios amplios para evitar grietas en soldaduras
• Viga superior de gran sección y pretensada optimizada para minimizar deformaciones
• Porta del sistema de medición compensa deformaciones bajo cargas máximas
• Guías, cojinetes de pistón y juntas dimensionadas para absorción óptima de cargas verticales

Área de trabajo

• Gran abertura, largo recorrido y mesa estrecha para secuencias de plegado complejas

Bombierung (opcional)

• Bombín motorizado en la mesa inferior que asegura resultados de plegado consistentes a lo largo de toda la longitud

Sistema hidráulico

• Cilindros hidráulicos diseñados a medida y fabricados/rectificados internamente
• Pistones forjados, endurecidos, rectificados y cromados
• Bloques y válvulas hidráulicas de fabricantes reconocidos para mayor fiabilidad
• Válvulas de seguridad que protegen frente a sobrecargas

Tope trasero

• Tope trasero robusto y de bajo mantenimiento
• Dedos del tope ajustables rápidamente desde el frente con herramienta de seguridad

Brazos de apoyo delanteros

• Brazos de apoyo rígidos con guía lineal, bloqueables en la posición deseada
• Engranajes de cremallera para posicionamiento vertical rápido
• Cepillos industriales para proteger y facilitar el manejo de las chapas

Herramientas de plegado

• Montajes Promecam (europeos) compatibles con amplia selección de útiles
• Herramientas endurecidas y rectificadas para ajustes precisos

Seguridad y productividad

• Sistema láser AKAS que controla la seguridad en la herramienta sin limitar la funcionalidad
• Concepto de seguridad conforme a la normativa CE vigente
• Cortina de luz trasera y protecciones laterales robustas que aseguran el área de trabajo

Equipo estándar

• Control DELEM DA-53T pantalla táctil (CNC 4 ejes)
• Tope trasero eje X con guía lineal y husillo de recirculación
• Herramienta superior de sujeción rápida y herramienta superior EUROPEAN TYPE (835 mm segmentada)
• Herramienta inferior EUROPEAN TYPE 4V H: 60x60 mm
• Sistema de seguridad óptico láser AKAS y barrera de luz trasera
• Pedal con paro de emergencia, 2 brazos de soporte delanteros móviles, 2 dedos regulables en altura
• Modo ECO ahorro energético y manual de usuario

Especificaciones técnicas

• Fuerza de presión: 40 t
• Longitud de plegado: 1.300 mm
• Distancia entre montantes: 1.100 mm
• Abertura (profundidad de garganta): 310 mm
• Recorrido (stroke): 210 mm
• Apertura: 425 mm
• Ancho de mesa: 110 mm
• Altura de mesa: 850 mm
• Recorrido eje X: 750 mm
• Velocidad de plegado: 10 mm/s
• Avance rápido: 180 mm/s
• Velocidad de retorno: 120 mm/s
• Velocidad eje X: 600 mm/s
• Motor principal: 5,5 kW
• Volumen tanque hidráulico: 120 l
• Dimensiones (L x W x H): 2,30 m x 2,50 m x 2,45 m
• Peso: 4.210 kg
