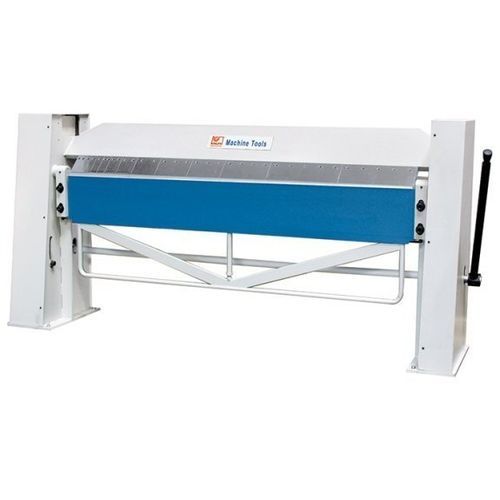

Máquina plegadora de chapa SBS E 2020/2,0

manualde segmentos

Descripción
Las plegadoras manuales de la serie SBS E son máquinas de diseño pesado, destinadas al plegado manual de chapas largas (los modelos admiten longitudes hasta 3.000 mm). Un tope angular ajustable permite obtener pliegues repetibles para producción en pequeñas series.

Puntos destacados

• Grandes longitudes de plegado según el modelo
• Herramienta superior segmentada para configuraciones de plegado flexibles
• Compensación manual de plegado incorporada
• Tope angular ajustable para ángulos repetibles
• Operación manual e intuitiva

Equipamiento estándar

• Matriz superior de punta afilada, segmentada
• Manual del operador

Equipamiento opcional

• Tope trasero manual (opcional)

Tablas técnicas

Área de trabajo
Longitud de trabajo: 2.020 mm
Espesor de la placa (máx.) - 400 N/mm²: 2 mm
Altura de trabajo: 920 mm

Troquel macho
Recorrido: 120 mm

Matriz de doblado
Ángulo máximo de doblado: 135°
Rango de ajuste para el eje A: 15 mm

Medidas y pesos
Dimensiones generales (largo x ancho x alto): 2,8 m x 0,85 m x 1,3 m
Peso: 1.025 kg

Notas / Detalles adicionales

• Matriz superior templada y segmentada con segmentos extraíbles individualmente para el plegado por todos los lados de una cuba.
• Construcción robusta diseñada para alta precisión y uso manual duradero.
• Tope angular ajustable para la producción de pequeñas series con ángulos constantes.

características / especificaciones técnicas

• Longitud de trabajo: 2.020 mm
• Espesor máximo de placa (400 N/mm²): 2 mm
• Altura de trabajo: 920 mm
• Recorrido del troquel macho: 120 mm
• Ángulo máximo de plegado: 135°
• Rango de ajuste eje A: 15 mm
• Dimensiones generales: 2,8 m x 0,85 m x 1,3 m
• Peso: 1.025 kg
• Herramienta superior segmentada endurecida (segmentos extraíbles)
• Tope angular ajustable
• Compensación manual incorporada
