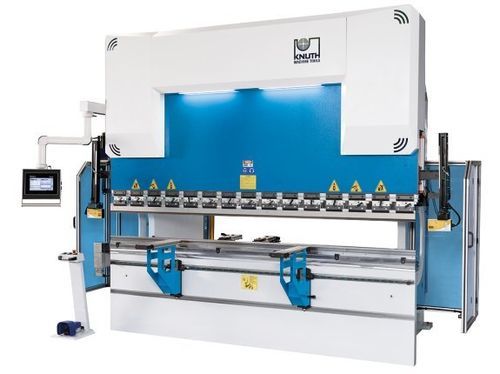

Prensa plegadora hidráulica AHK V 26100 CNC

CNCde precisión

Descripción
La serie AHK V CNC agrupa prensas plegadoras que cumplen los exigentes estándares europeos para equipos de doblado modernos. Diseñadas con ingeniería avanzada y fabricadas en líneas modernas, estas máquinas ofrecen precisión, fiabilidad y posibilidad de adaptación. Todos los modelos AHK V CNC incluyen una pantalla táctil gráfica DELEM para una programación CNC eficiente y control del proceso. Existen varias opciones de tope trasero para adaptarse a distintos requisitos de producción.

Puntos destacados

• Alta precisión en mecanizado y montaje
• Componentes hidráulicos y electrónicos de primera calidad
• Control CNC gráfico DELEM con pantalla táctil
• Sistema de seguridad láser-óptico AKAS en el área de la herramienta
• Soluciones de manipulación y ajuste que ahorran tiempo

Marco de la máquina

• Armazón de acero soldado, fabricado con material certificado, relajado y mecanizado en centros CNC de alta gama para rigidez y precisión superiores
• Elementos sometidos a carga diseñados con grandes radios para evitar fisuras de soldadura
• Viga superior de gran dimensión y pretensada, optimizada para minimizar deformaciones
• Soporte del sistema de medición que compensa deformaciones bajo cargas máximas para mantener la precisión
• Guías, cojinetes de pistón y sellos diseñados para una óptima absorción de carga vertical y larga vida útil

Área de trabajo

• Gran profundidad de garganta, carrera larga y mesa estrecha que proporcionan amplio espacio para secuencias de plegado complejas

Bombín inferior (opcional en algunos modelos)

• El bombín inferior motorizado asegura resultados de plegado uniformes en toda la longitud al trabajar chapas más gruesas

Sistema hidráulico

• Cilindros hidráulicos diseñados a medida, fabricados y rectificados internamente
• Pistones de acero forjado, endurecidos, rectificados y cromados para mayor durabilidad
• Bloques y válvulas hidráulicas de fabricantes reconocidos para fiabilidad duradera
• Válvulas de seguridad que protegen el sistema ante condiciones de sobrecarga

Tope trasero

• Diseño robusto y de bajo mantenimiento
• Dedos del tope trasero ajustables rápidamente mediante una herramienta de seguridad con acceso frontal

Brazos de apoyo delantero

• Brazos rígidos que se desplazan sobre guías lineales y pueden bloquearse en posición
• Mecanismo de cremallera para posicionamiento vertical rápido
• Cepillos industriales que facilitan la manipulación de chapas y protegen las superficies

Herramientas de plegado

• Portaherramientas Promecam (tipo europeo) que admiten una amplia selección de herramientas
• Herramientas templadas y rectificadas que permiten una configuración precisa

Seguridad y productividad

• El sistema de seguridad láser AKAS controla el área de la herramienta sin limitar su funcionalidad
• Concepto de seguridad basado en las últimas normas CE
• Cortina luminosa trasera y protectores laterales robustos aseguran el área de trabajo

Características / especificaciones técnicas

• Fuerza de presión: 100 t
• Longitud de plegado: 2.600 mm
• Distancia entre columnas: 2.200 mm
• Profundidad de garganta: 410 mm
• Recorrido (stroke): 265 mm
• Apertura: 480 mm
• Ancho de mesa: 110 mm
• Altura de mesa: 900 mm
• Recorrido eje X: 750 mm
• Velocidad de plegado: 10 mm/s
• Avance rápido: 180 mm/s
• Velocidad de retorno: 130 mm/s
• Velocidad eje X: 600 mm/s
• Potencia motor principal: 11 kW
• Volumen tanque hidráulico: 230 l
• Dimensiones (L x A x H): 3,55 m x 2,5 m x 2,68 m
• Peso: 7.200 kg
