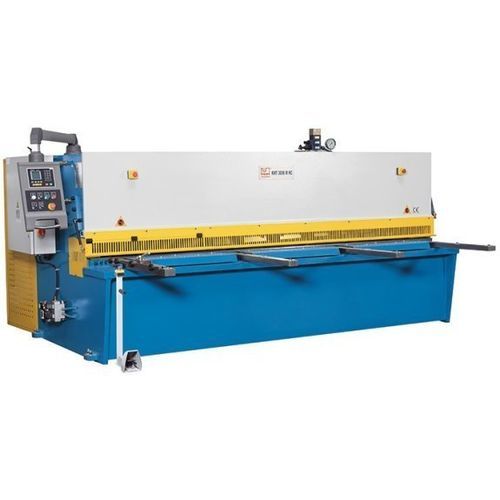

Cizalla hidráulica KHT 3006 M NC

para chapaguillotinade oscilación

Descripción
La KHT 3006 M NC es una cizalla guillotina hidráulica diseñada con construcción de viga oscilante. La viga de corte se guía en un rodamiento pivotante anclado al bastidor, garantizando cortes rectos y evitando el bloqueo de las cuchillas superior e inferior. El tope trasero se posiciona con precisión mediante el control NC ESTUN E21 para cortes unitarios y ciclos programados.

Puntos destacados

• Control ESTUN E21 NC para posicionamiento preciso
• Tope trasero con husillos de bolas precargados en recinto protector
• Sujeción neumática para el manejo de chapas finas
• Cuchillas superiores e inferiores aptas para acero inoxidable
• Tope angular regulable y largos brazos de apoyo frontales

Armazón de la máquina

• Bastidor mecano‑soldado en acero con alivio de tensiones y diseño de viga oscilante
• La viga de corte realiza un movimiento oscilante y restablece el juego entre cuchillas tras cada corte
• Ventajas: cortes con baja torsión, liberación fiable de piezas, mayor vida útil de las cuchillas y ajuste sencillo de la holgura

Soporte de material

• Gran mesa de trabajo con rodillos de bolas para facilitar el movimiento y la alineación de la chapa
• Tope angular rígido regulable y tres brazos de apoyo frontales (1.000 mm) para placas de gran formato

Hidráulica

• Sistema hidráulico fiable y de bajo mantenimiento, adecuado para producción intensiva
• Los sujetadores regulados hidráulicamente fijan la chapa próximo a la línea de corte durante la operación

Tope trasero

• Sistema de tope trasero robusto, apto para entornos de producción exigentes
• Husillos de bolas precargados montados en una carcasa protectora para durabilidad y precisión

Equipo

• Control ESTUN E21 NC para posicionamiento exacto del tope en cortes individuales y secuencias programadas
• Operación mediante pedal móvil con parada de emergencia
• Línea de sombra que indica la posición exacta del corte en la chapa
• Cuchillas estándar para acero inoxidable (4 filos)

Seguridad

• Protector de dedos de longitud completa con sección abatible (hasta 1.000 mm) para mejor visibilidad
• Barrera luminosa trasera que protege el área de trabajo
• Concepto de seguridad conforme a la normativa CE vigente

Equipo estándar

• Control ESTUN E21S NC — posicionamiento, retracción durante el corte, retorno automático, copia/recuperación de parámetros, hasta 40 programas / 25 pasos
• Soporte neumático de chapa para posicionamiento preciso de chapas finas
• Tope trasero controlado para cortes individuales y en serie
• Línea de corte por sombra para alineación exacta
• Tres brazos de apoyo frontales — 1.000 mm de longitud
• Pedal móvil con parada de emergencia
• Ajuste manual del juego de corte
• Protector de dedos de longitud completa con sección abatible
• Sistema de seguridad con barrera luminosa trasera
• Cuchillas estándar para inox (4 filos)
• Herramientas de funcionamiento y manual de usuario

Opciones

• Enfriador de aceite hidráulico — recomendado para producción en serie o entornos de alta temperatura
• Sistema de lubricación central automática — reduce tiempos de mantenimiento y desgaste

Especificaciones técnicas

• Modelo: KHT 3006 M NC
• Longitud de trabajo: 3.200 mm
• Abertura (fondo de garganta): 150 mm
• Ángulo de corte: 1,5°
• Recorridos por minuto: 14 H/min
• Mordazas/pressiones: 13 posiciones (capacidad 20 t)
• Tamaño mesa: 3.530 mm x 465 mm x 800 mm
• Tope trasero: 1.000 mm
• Velocidad avance eje X: 2.280 mm/min
• Brazos de apoyo delanteros: 3 posiciones, 1.000 mm
• Capacidad de corte: máx. 6 mm @ 450 N/mm²; máx. 4 mm @ 700 N/mm²; min. 0,6 mm
• Motor principal: 7,5 kW
• Volumen depósito hidráulico: 250 l
• Dimensiones (L x A x H): 3,84 m x 1,68 m x 1,62 m
• Peso: 6.700 kg
