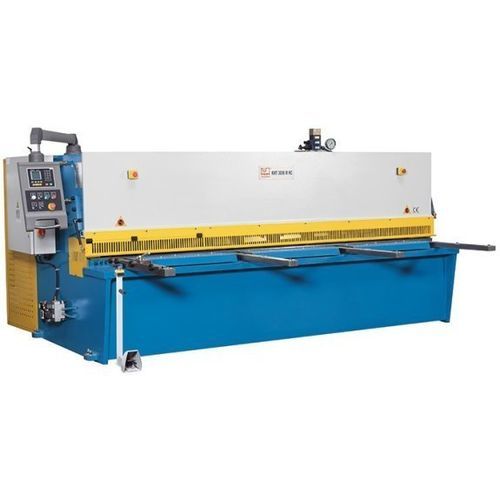

Cizalla hidráulica KHT 2506 M NC

para chapaguillotinade oscilación

Descripción
La KHT 2506 M NC es una cizalla guillotina hidráulica diseñada en construcción de viga oscilante. La viga de corte se guía en un cojinete pivotante anclado al bastidor para obtener cortes rectos y evitar el atascamiento entre cuchillas. El tope trasero se posiciona con precisión mediante el control NC ESTUN E21.

Aspectos destacados

• Control ESTUN E21 NC para posicionamiento preciso
• Tope trasero con husillos de bolas precargados
• Sujeción neumática de la chapa
• Cuchillas superior e inferior aptas para acero inoxidable
• Tope angular regulable y brazos de apoyo largos

Bastidor de la máquina

• Bastidor soldado en acero alivianado de tensiones, con construcción de viga oscilante.
• La viga de corte realiza un movimiento de oscilación que restablece la holgura entre cuchillas tras cada corte, reduciendo torsiones.
• Ventajas: liberación fiable de piezas, mayor vida útil de las cuchillas, ajuste sencillo de la fisura de corte.

Soporte del material

• Gran mesa de trabajo con rodillos de bolas para un manejo suave.
• Tope angular rígido y ajustable para alineado preciso de la chapa.
• Brazos de apoyo frontales largos y robustos (3 posiciones, 1.000 mm) para placas grandes.

Hidráulica

• Sistema hidráulico fiable y de bajo mantenimiento, con acceso fácil para servicio.
• Los sujetadores regulados hidráulicamente aseguran la chapa cerca de la línea de corte durante la operación.

Tope trasero

• Sistema de tope trasero robusto, apto para entornos de producción exigentes.
• Husillos de bolas precargados en caja protectora para durabilidad y precisión; velocidad de avance eje X: 2.280 mm/min.

Equipamiento

• Control ESTUN E21 NC de manejo sencillo para cortes singulares y programación.
• Pedal móvil con interruptor de paro de emergencia.
• Línea de corte por sombra (shadow light) para alineación visual exacta.
• Cuchillas estándar con 4 filos, aptas para acero inoxidable.

Seguridad

• Protección continua para dedos, plegable hasta 1.000 mm para mejorar la visión de la línea de corte.
• Barra de luz trasera que protege el área de trabajo; funciones de seguridad conforme a normativa CE aplicable.

Equipamiento estándar (seleccionado)

• Control NC ESTUN E21S
• Soporte neumático de chapa
• Tope trasero controlado por NC
• Línea de corte por sombra
• Brazos de apoyo frontales (3 posiciones, 1.000 mm)
• Pedal con paro de emergencia
• Ajuste manual del juego de corte
• Protección continua plegable
• Sistema de seguridad para área trasera (barrera de luz)
• Cuchillas estándar para inox (4 filos)
• Tope angular regulable; herramientas y manual

Especificaciones técnicas

• Modelo: KHT 2506 M NC
• Longitud de trabajo: 2.500 mm
• Abertura: 150 mm
• Ángulo de corte: 1,5°
• Recorridos por minuto: 18 H/min
• Mantenciones: 10 posiciones; capacidad de sujeción: 15 t
• Tamaño de mesa: 2.820 mm x 400 mm x 800 mm
• Tope trasero: 1.000 mm; velocidad avance eje X: 2.280 mm/min
• Brazos de apoyo frontales: 3 posiciones, 1.000 mm
• Capacidad de corte: (450 N/mm²) máx 6 mm; (700 N/mm²) máx 4 mm; min 0,6 mm
• Motor principal: 7,5 kW
• Volumen tanque hidráulico: 190 l
• Dimensiones (L x W x H): 3,13 m x 1,53 m x 1,6 m
• Peso: 5.000 kg
