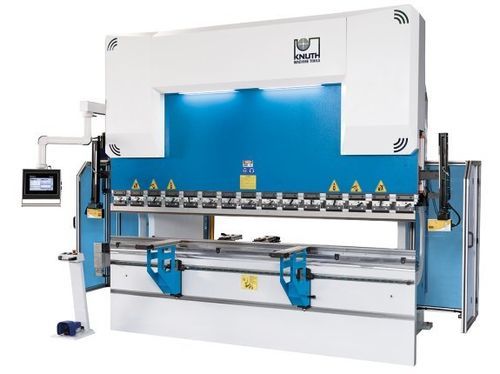

Prensa plegadora hidráulica AHK V 30220 CNC

CNCde precisión

Presentación La plegadora AHK V 30220 CNC está diseñada para tareas industriales de plegado conforme a las normas europeas. Incorpora una pantalla táctil gráfica DELEM para programación CNC y control del proceso, y puede configurarse con distintas opciones de tope trasero según las necesidades de producción.

Puntos destacados

• Componentes y chasis mecanizados con precisión
• Pantalla gráfica DELEM (DA-53T)
• Sistema de seguridad óptico láser en la herramienta (AKAS)
• Bombierung inferior motorizada opcional para precisión en chapas gruesas
• Cilindros hidráulicos específicos y componentes hidráulicos homologados

Armazón de la máquina

• Armazón de acero con material certificado, mecanizado en centros CNC de alta gama
• Construcción soldada con alivio de tensiones y superficies de montaje mecanizadas
• Viga superior dimensionada para pre-tensado y minimizar deformaciones
• Sujetador del sistema de medición que compensa deformaciones a cargas máximas
• Guias, cojinetes y juntas dimensionados para absorción óptima de cargas verticales

Área de trabajo

• Gran profundidad de garganta, largo recorrido y mesa estrecha para secuencias de plegado complejas

Abombamiento (opcional)

• Abombamiento inferior motorizado disponible para asegurar resultados uniformes en toda la longitud de plegado con chapas de mayor espesor

Sistema hidráulico

• Cilindros hidráulicos diseñados a medida y rectificados internamente
• Pistones de acero forjado, templados, rectificados y cromados
• Bloques y válvulas hidráulicas de fabricantes consolidados
• Válvulas de seguridad que protegen el sistema en caso de sobrecarga

Tope trasero

• Diseño robusto y de bajo mantenimiento
• Dedos del tope ajustables desde el frente de la máquina con herramienta de seguridad para una configuración rápida

Brazos de apoyo delanteros

• Brazos rígidos sobre guías lineales, bloqueables en la posición requerida
• Sistema de cremallera para posicionamiento vertical rápido
• Cepillos industriales que facilitan el manejo y protegen las superficies

Herramientas de plegado

• Portaherramientas estilo Promecam compatible con amplia gama de herramientas
• Herramientas templadas y rectificadas para un ajuste preciso

Seguridad y productividad

• Sistema de seguridad láser AKAS que controla el área de la herramienta sin reducir su funcionalidad
• Concepto de seguridad conforme a las directivas CE vigentes
• Cortina de luz trasera y protecciones laterales robustas para asegurar el área de trabajo

Equipo de control (DELEM)

• DELEM DA-53T: pantalla táctil 10,1", hasta 4 ejes (Y1/Y2, X, R) en estándar
• Navegación por teclas rápidas, respaldo por USB, base de datos de herramientas/materiales/productos
• Algoritmos avanzados de ejes, funciones de programación, opciones tandem y offline

Especificaciones técnicas

• Modelo: AHK V 30220 CNC
• Fuerza de presión: 220 t
  Longitud de plegado: 3.100 mm
  Distancia entre columnas: 2.600 mm
  Profundidad de garganta: 410 mm
  Recorrido: 265 mm
  Apertura: 480 mm
  Ancho de mesa: 110 mm
  Altura de mesa: 900 mm
• Recorrido eje X: 750 mm
• Velocidad de plegado: 9 mm/s
  Avance rápido: 150 mm/s
  Velocidad de retorno: 140 mm/s
  Velocidad de avance eje X: 600 mm/s
• Potencia motor principal: 22 kW
• Volumen tanque hidráulico: 350 l
  Dimensiones (L x A x H): 4,1 m x 2,6 m x 2,85 m
  Peso: 12.000 kg
