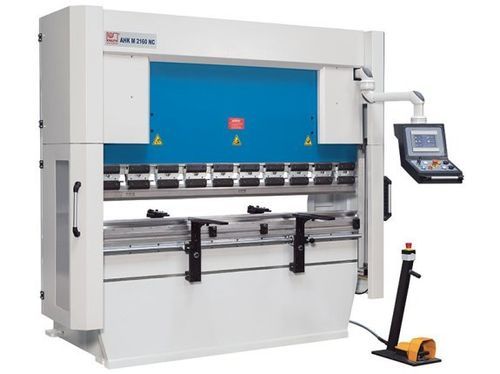

Prensa plegadora hidráulica AHK M 1540

NCde precisión

Descripción
La serie AHK M es una alternativa NC moderna y económica a las prensas plegadoras CNC. Está pensada para operadores que desean limitar la programación CNC sin renunciar a las normas de seguridad actuales. El tope trasero en los ejes X y R y los topes de profundidad en los cilindros se pueden posicionar desde la pantalla táctil, o bien se pueden almacenar secuencias de plegado en la unidad NC para ejecución automática. La serie es adecuada para la producción repetitiva de piezas con materiales y perfiles recurrentes.

Puntos destacados

• Construcción de acero soldado desestresado
• Entrada directa del ángulo para una puesta a punto más rápida
• Control NC con HMI y pantalla táctil
• Calibre trasero motorizado con ejes X y R
• Macho segmentado de estilo europeo

Marco y troquel macho

• Bastidor de acero soldado de alta precisión y desestresado, con viga de plegado rígida y cilindros hidráulicos a ambos lados
• Gran boca y mesa estrecha para espacio libre suficiente en secuencias de plegado complejas

Hidráulica

• Unidad hidráulica con depósito de 120 l situada en la parte superior del bastidor para ahorrar espacio y aumentar la rigidez
• Eje de torsión que conecta los topes de profundidad de ambos cilindros para una posición precisa de la viga superior

Brazos de apoyo delanteros

• Brazos de apoyo regulables en altura, robustos y fáciles de usar
• Resalte de tope en la superficie de apoyo para facilitar el alineado de la pieza

Herramientas de plegado

• Montajes Promecam compatibles con una amplia selección de utillajes
• Sistema de sujeción manual de acción rápida para reducir tiempos de cambio
• Matriz inferior 4V estándar para abarcar un amplio espectro de piezas

Seguridad y productividad

• Concepto de seguridad conforme a las regulaciones CE vigentes
• Cortinas de luz y sistemas ópticos de seguridad que protegen el área de trabajo

Control

• Pantalla táctil HMI clara e intuitiva que muestra las funciones de forma ordenada
• El operario puede introducir directamente el ángulo de plegado para un ajuste rápido
• El control NC calcula automáticamente la posición del tope de profundidad según el espesor de la chapa y los datos de la herramienta
• Tres modos: Manual (posicionamiento motorizado de ejes), Semiautomático (los ejes se posicionan a los valores introducidos), Automático (ejecución de secuencias programadas)
• Hasta 500 conjuntos de datos en memoria interna; copia de seguridad e importación vía USB y conexión de red

Tope trasero

• Tope trasero controlado por NC para alta estabilidad y precisión
• Tornillos de bolas precargados y guías lineales de gran dimensión, bajo mantenimiento
• Eje R motorizado para un ajuste preciso de la altura del tope
• Posicionamiento lateral de los dedos de tope sobre guías lineales de funcionamiento suave

Especificaciones técnicas

• Modelo: AHK M 1540 NC
• Tipo: Prensa plegadora
• Fuerza de presión: 40 t
• Longitud de plegado: 1550 mm
• Distancia entre columnas: 1260 mm
• Porte a falso (boca): 320 mm
• Recorrido: 160 mm
• Apertura: 380 mm
• Ancho de mesa: 100 mm
• Recorrido eje X: 600 mm
• Recorrido eje R: 140 mm
• Velocidad de plegado: 10 mm/s
• Avance rápido: 80 mm/s
• Velocidad de retorno: 60 mm/s
• Motor principal: 5,5 kW
• Motor eje X: 0,75 kW
• Motor eje R: 0,25 kW
• Depósito hidráulico: 120 l
• Dimensiones (L x W x H): 2 m x 1.6 m x 2.23 m
• Peso: 3450 kg
• Control: NC con pantalla táctil (Weintek 7"), modos Manual / Semiautomático / Automático
• Seguridad: Cortinas de luz y sistema óptico conforme CE
• Utillaje: Montajes Promecam, troquel inferior European Style 4V, troquel superior segmentado H = 67 mm
• Memoria de programas: hasta 500 conjuntos; copia de seguridad vía USB y red
