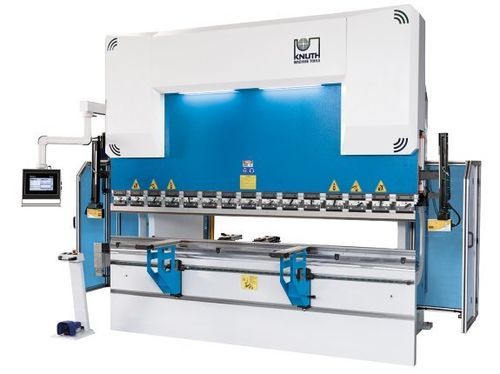

Prensa plegadora hidráulica AHK V 30400 CNC

CNCde precisión

Descripción general
La AHK V 30400 CNC es una prensa plegadora CNC de 400 t diseñada para operaciones de plegado industriales según las normas europeas. Se entrega con una pantalla táctil gráfica DELEM que facilita la programación CNC y el control del proceso; admite varias configuraciones de tope trasero y opciones modulares para adaptarse a diferentes líneas de producción.

Puntos destacados

• Capacidad 400 t, longitud de plegado 3.100 mm
• Control DELEM DA-53T con pantalla táctil (estándar)
• Sistema de sujeción de herramientas Promecam (tipo europeo)
• Sistema de seguridad óptico láser AKAS en el área de la herramienta
• Bombé motorizado (estándar en este modelo)

Área de trabajo
Fuerza de presión: 400 t
Longitud de la plegadora: 3.100 mm
Distancia entre columnas: 2.500 mm
Porte a falso (avanzada): 510 mm
Recorrido: 310 mm
Apertura: 525 mm
Ancho de mesa: 154 mm
Altura de mesa: 1.000 mm

Recorridos
Recorrido en eje X: 750 mm

Alimentación
Velocidad de plegado: 8 mm/s
Alimentación rápida: 120 mm/s
Velocidad de retorno: 130 mm/s
Velocidad eje X: 600 mm/s

Potencia de accionamiento
Potencia motor principal: 37 kW

Medidas y pesos
Volumen del depósito hidráulico: 350 l
Dimensiones generales (L x W x H): 4,3 m x 2,95 m x 3,2 m
Peso: 20.000 kg

Detalles del producto

• Marco de la máquina: Marco en acero certificado; estructura soldada y desestresada; superficies de montaje mecanizadas en centros CNC; viga superior pre-tensable para minimizar deformaciones; soportes del sistema de medición para compensar desviaciones; guías, cojinetes y sellos dimensionados para cargas verticales.
• Área de trabajo: Gran voladizo, largo recorrido y mesa estrecha para secuencias de plegado complejas.
• Bombé: Bombé inferior motorizado (estándar) para resultados homogéneos a lo largo de la longitud de plegado.
• Sistema hidráulico: Cilindros diseñados y rectificados en fábrica; pistones forjados, endurecidos y cromados; bloques hidráulicos y válvulas de fabricantes reconocidos; válvulas de seguridad contra sobrecarga.
• Tope trasero: Diseño robusto y de bajo mantenimiento; dedos ajustables desde el frente para reducir tiempos de setup.
• Brazos de apoyo delantero: Brazos rígidos sobre guías lineales, bloqueables en posición; cremallera para posicionamiento rápido en altura; cepillos industriales para proteger la chapa.
• Herramientas de plegado: Montajes Promecam para amplia selección de utillajes; herramientas endurecidas y rectificadas para ajustes precisos.
• Seguridad y productividad: Sistema AKAS láser para protección en la zona de la herramienta sin limitar la funcionalidad; concepto de seguridad conforme a CE; cortina de luz trasera y protecciones laterales.

Equipo estándar

• DELEM DA-53T (control táctil 2D, 4 ejes)
• Calibre trasero eje X con guía lineal y husillo de bolas
• Bombé motorizado
• Sujeción rápida del punzón superior
• Sistema óptico de seguridad láser AKAS
• Barrera de luz trasera
• Montaje de herramientas tipo europeo
• Herramienta superior EUROPEAN TYPE 835 mm (segmentada)
• Herramienta inferior EUROPEAN TYPE 4V H: 60x60 mm
• Pedal con parada de emergencia
• 2 brazos soportes frontales móviles
• 2 dedos calibre trasero regulables en altura
• Función ECO de ahorro energético
• Manual de usuario

Equipo opcional (ejemplos)

• Sistema de calibre trasero para ejes X y R
• Extensión de tope trasero eje X
• Dedos adicionales de calibre trasero
• Brazo de apoyo adicional
• Aire acondicionado para armario eléctrico
• Actualizaciones DELEM DA58 / DA66T / DA69T
• Calibre trasero X, R, Z1, Z2 para mayores longitudes
• Upgrade altura herramienta superior H = 67,6 mm → H = 105 mm (para 3.100 mm)

Especificaciones técnicas

• Modelo: AHK V 30400 CNC
• Tipo de máquina: Prensa plegadora (control CNC)
• Control: DELEM DA-53T (estándar)
• Fuerza de presión: 400 t
• Longitud de plegado: 3.100 mm
• Distancia entre columnas: 2.500 mm
• Porte a falso: 510 mm
• Recorrido: 310 mm
• Apertura: 525 mm
• Recorrido eje X: 750 mm
• Velocidad plegado / rápida / retorno: 8 mm/s / 120 mm/s / 130 mm/s
• Potencia motor principal: 37 kW
• Depósito hidráulico: 350 l
• Dimensiones (L x W x H): 4,3 m x 2,95 m x 3,2 m
• Peso: 20.000 kg
• Sistema de herramientas: Promecam (tipo europeo)
• Seguridad: AKAS láser, cortina de luz trasera, protecciones laterales; conforme CE
