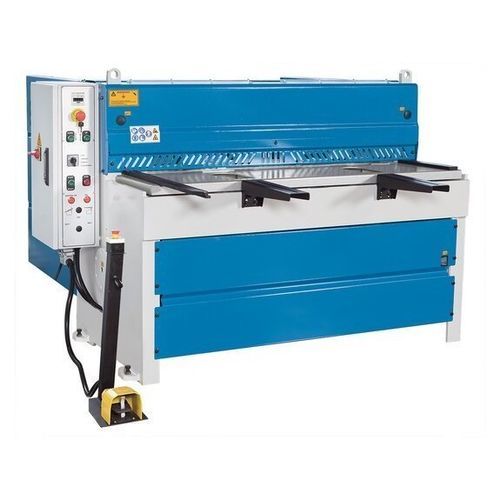

Cizalla eléctrica KMT M 2003

para chapaguillotinamotorizada

Descripción
La KMT M 2003 es una cizalla guillotina motorizada para corte industrial de chapa, equipada con guía por bloque deslizante y un tope trasero posicionable manualmente.

Puntos destacados

• Chasis soldado en acero macizo con guía por bloque deslizante
• Herramientas de corte para acero inoxidable incluidas
• Cortadores reversibles en el cuchillo superior y bordes múltiples en el inferior
• Tope trasero manual con indicador de recorrido (750 mm)
• Área de trabajo protegida por cortina de luz

Detalles del producto
Cuerpo de la máquina y sistema de accionamiento

• Bastidor muy rígido, completamente soldado, con barra de corte guiada por bloque deslizante para cortes limpios y precisos
• Cortadores especiales para acero inoxidable incluidos
• Cortadores superiores reversibles; cortadores inferiores con cuatro filos de corte
• Sujeción continua que fija la chapa justo delante de la línea de corte

Soporte del material

• Tope de ángulo lateral rígido para alineación precisa con la línea de corte
• Brazos de soporte robustos (2 posiciones, 450 mm) para manipulación segura de placas grandes
• Amplia mesa de apoyo que facilita el manejo de la pieza

Diseño ergonómico

• Iluminación LED de la línea de corte que proyecta una sombra visible sobre la línea marcada
• Carcasa que permite vista vertical superior para alineación precisa
• Contador de cortes integrado
• Puntos de lubricación y tornillos de ajuste de fácil acceso para el mantenimiento

Tope trasero

• Colocación manual del calibre trasero mediante volante
• Escala lineal analógica para posicionamiento preciso y reducción de tiempos muertos
• Área trasera accesible y asegurada por cortina de luz

Equipo estándar

• Tope trasero manual 750 mm
• Contador de cortes
• Iluminación de línea de corte y sombreado
• Protectores para dedos
• Cortina de luz
• Cuchilla inferior con 2 filos y cuchilla superior con 4 filos
• Pedal con parada de emergencia
• Tope de escuadra con ranura en T, tope y regla
• Brazos de retención frontales para chapa (tipo rectangular macizo)
• Manual de operación

Equipo opcional

• Sistema neumático de soporte de chapa retornable al trasero
• Control NC de tope trasero (750 mm BRL)
• Control NC de tope trasero (1000 mm BRL)
• Juego adicional de cuchillas para longitud de corte 2000 mm
• Dispositivo de corte angular 0–180°

Características / especificaciones técnicas
Área de trabajo
Longitud de trabajo: 2.060 mm
Ángulo de corte: 1,3°
Altura mesa de trabajo: 810 mm
Profundidad mesa de trabajo: 390 mm
Cantidad de brazos de soporte: 2 posiciones
Longitud de brazos de soporte: 450 mm
Recorridos por minuto: 35 H/min

Tope trasero
Tope trasero: 750 mm

Capacidades de corte
Espesor placa (min.) - 450 N/mm²: 0,25 mm
Espesor placa (max.) - 450 N/mm²: 3 mm
Espesor placa (max.) - 700 N/mm²: 1,5 mm

Potencia de accionamiento
Motor principal: 4 kW

Dimensiones y peso
Dimensiones (L x W x H): 2,65 m x 2,10 m x 1,26 m
Peso: 1.750 kg

Características técnicas

• Modelo: KMT M 2003
• Longitud de trabajo: 2.060 mm
• Ángulo de corte: 1,3°
• Altura mesa de trabajo: 810 mm
• Profundidad mesa: 390 mm
• Brazos de soporte: 2 posiciones, 450 mm
• Recorridos: 35 H/min
• Tope trasero: 750 mm (manual)
• Capacidad de corte: 0,25–3 mm (450 N/mm²); hasta 1,5 mm (700 N/mm²)
• Motor principal: 4 kW
• Dimensiones: 2,65 m x 2,10 m x 1,26 m
• Peso: 1.750 kg
