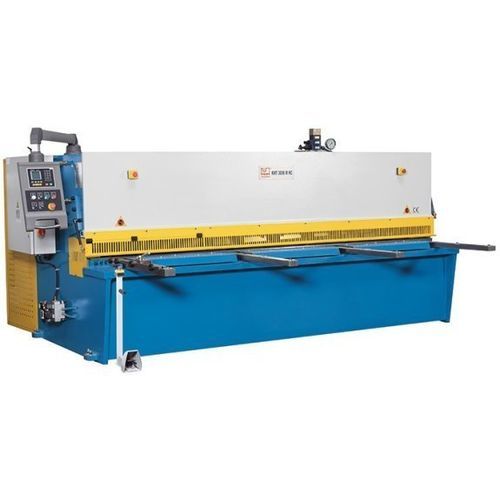

Cizalla hidráulica KHT 4008 M NC

para chapaguillotinade oscilación

Presentación
El modelo KHT 4008 M NC es una cizalla hidráulica de viga oscilante diseñada para cortes de chapa precisos y repetibles en entornos de producción industrial. La viga cortadora se guía en un cojinete pivotante y el tope trasero se posiciona con el control ESTUN E21 NC. Adecuado para acero y acero inoxidable donde se requiere control de repetibilidad y juego de cuchillas.

Puntos destacados

• Control ESTUN E21 NC para posicionamiento preciso del tope
• Husillos de bolas precargados en el tope trasero
• Sujeción neumática de la chapa para manipulación segura
• Cuchillas aptas para acero inoxidable
• Tope angular ajustable y línea de corte por sombra

Marco de la máquina

• Estructura soldada en acero con alivio de tensiones, diseño de viga oscilante
• La viga de corte restaura la separación entre cuchillas tras cada corte, reduciendo torsiones y alargando la vida de las cuchillas

Soporte del material

• Gran mesa con bolas rodantes para facilitar el manejo
• Tope angular rígido y brazos de apoyo largos para asegurar placas grandes

Hidráulica

• Sistema hidráulico fiable, de bajo mantenimiento y apto para la producción
• Los sujetadores hidráulicos fijan la chapa cerca de la línea de corte durante la operación

Tope trasero

• Sistema de tope trasero robusto para entornos productivos exigentes
• Husillos de bolas precargados montados en carcasa protectora

Equipamiento

• Control ESTUN E21 NC: posicionamiento en corte único y en programas
• Pedal móvil con interruptor de parada de emergencia
• Gráfica de sombra para visualizar la línea de corte
• Cuchillas estándar para inox y elevador neumático de chapa

Seguridad

• Protector de dedos continuo plegable hasta 1000 mm para mejor visibilidad
• Barrera de luz trasera que protege el área de trabajo posterior
• Funciones de seguridad conforme a la normativa CE vigente

Especificaciones técnicas

• Modelo: KHT 4008 M NC
• Marca: KNUTH
• Longitud de trabajo: 4.000 mm
• Abertura (throat depth): 150 mm
• Ángulo de corte: 1,5°
• Golpes: 8 H/min
• Posiciones de sujeción: 15
• Capacidad de sujeción: 30 t
• Tamaño mesa: 4.330 mm x 550 mm x 800 mm
• Recorrido tope trasero: 1.000 mm
• Velocidad avance eje X: 2.280 mm/min
• Brazos delanteros: 4 posiciones, 1.000 mm longitud
• Capacidad de corte (450 N/mm²): hasta 8 mm; (700 N/mm²): hasta 5 mm
• Motor principal: 11 kW
• Volumen depósito hidráulico: 300 l
• Dimensiones (L x A x H): 4,65 m x 1,90 m x 1,76 m
• Peso: 9.700 kg

Aplicaciones recomendadas

• Corte en serie de chapas en talleres de fabricación y líneas industriales
• Preparación de material con necesidad de precisión de tope y repetibilidad
