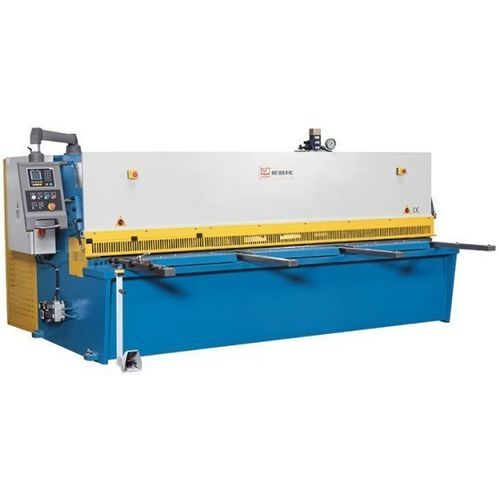

Cizalla hidráulica KHT 4012 M NC

para chapaguillotinade oscilación

Presentación
El KHT 4012 M NC es una cizalla guillotina hidráulica de diseño de viga oscilante. La viga de corte se desplaza en un cojinete pivotante anclado al bastidor, lo que garantiza cortes rectos y evita el atascamiento de las cuchillas. El control NC ESTUN E21 posiciona con precisión el tope trasero.

Puntos fuertes

• Control ESTUN E21 NC para posicionamiento preciso
• Tope trasero con husillos de bolas precargados
• Sujeción neumática de chapa para materiales finos
• Cuchillas aptas para acero inoxidable
• Tope angular ajustable y mesa con rodillos de bolas

Equipamiento estándar

• Control NC ESTUN E21S (hasta 40 programas / 25 pasos; retracción durante el corte; retorno automático; protección ante corte de suministro)
• Soporte neumático de chapa para material fino
• Tope trasero controlado para cortes individuales y series
• Línea de sombra para alineación exacta
• Brazos de soporte delanteros (4 posiciones, brazos de 1.000 mm para longitud de trabajo 4.000 mm)
• Pedal móvil con paro de emergencia
• Ajuste manual de la holgura de corte
• Protección de dedos a lo largo de toda la longitud con sección abatible para mejor visibilidad
• Barrera luminosa trasera para la seguridad del área posterior
• Cuchillas superior e inferior aptas para acero inoxidable
• Herramientas de operación y manual

Equipamiento opcional

• Enfriador de aceite hidráulico (recomendado para producción en serie/altas temperaturas)
• Juego adicional de cuchillas (kit para acero inoxidable)
• Lubricación central automática

Bastidor de máquina

• Bastidor soldado en acero sin tensiones en diseño de viga oscilante
• La viga de corte oscila y restablece la separación entre cuchillas tras cada corte
• Ventajas: cortes con baja torsión, liberación fiable de las piezas, mayor vida útil de las cuchillas, ajuste sencillo de la holgura

Soporte del material

• Gran mesa con rodillos de bolas y tope angular rígido y ajustable para alineación segura
• Brazos de apoyo largos y robustos para sostener placas grandes

Hidráulica

• Sistema hidráulico fiable, de bajo mantenimiento y fácil de revisar
• Los sujeciones reguladas hidráulicamente aseguran la fijación de la chapa cerca de la línea de corte

Tope trasero

• Tope trasero robusto, adecuado para entornos de producción exigentes
• Husillos de bolas precargados montados en carcasa protectora; recorrido del tope: 1.000 mm; velocidad eje X: 2.280 mm/min

Equipamiento / Manejo

• Control ESTUN E21 NC para posicionamiento preciso (cortes unitarios y programas)
• Pedal móvil con paro de emergencia
• Línea de sombra para alineación exacta del corte
• Cuchillas superiores e inferiores aptas para acero inoxidable

Seguridad

• Protección continua de dedos con sección abatible (abatimiento 1.000 mm) para mejor visibilidad
• Barrera luminosa trasera que protege el área de trabajo posterior
• Funciones de seguridad conforme a las normativas CE

Especificaciones técnicas

• Modelo: KHT 4012 M NC
• Longitud de trabajo: 4.000 mm
• Profundidad (boca): 150 mm
• Ángulo de corte: 1,5°
• Recorridos por minuto: 10 H/min
• Sujeciones: 14 posiciones, capacidad 44 t
• Tamaño de la mesa: 4.375 mm x 520 mm x 860 mm
• Recorrido tope trasero: 1.000 mm; velocidad eje X: 2.280 mm/min
• Brazos de soporte delanteros: 4 posiciones; longitud brazos: 1.000 mm
• Capacidad de corte (450 N/mm² máx.): 12 mm; (400 N/mm² mín.): 1,2 mm
• Capacidad de corte (700 N/mm² máx.): 8 mm; (700 N/mm² mín.): 1,2 mm
• Motor principal: 18,5 kW
• Volumen depósito hidráulico: 400 l
• Dimensiones (L x A x H): 4,73 m x 2 m x 2,04 m
• Peso: 13.200 kg
