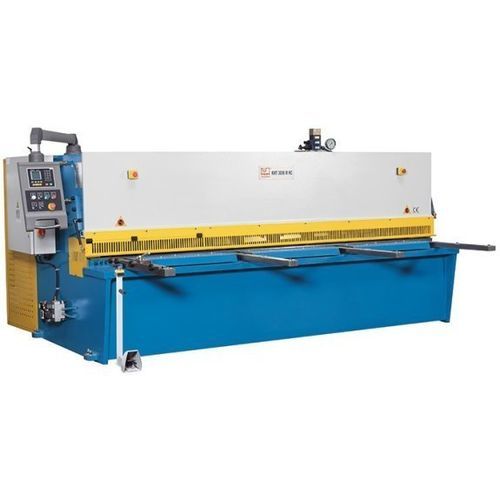

Cizalla hidráulica KHT 2006 M NC

para chapaguillotinade oscilación

Descripción
La cizalla guillotina hidráulica KHT 2006 M NC presenta un diseño de viga oscilante que proporciona cortes rectos y constantes. La barra de corte se guía en un cojinete pivotante anclado al bastidor de la máquina, evitando el atascamiento de las cuchillas. El tope trasero robusto se posiciona con precisión mediante el control NC ESTUN E21.

Puntos destacados

• Control ESTUN E21 para posicionamiento preciso
• Tope trasero con husillos de bolas precargados
• Sistema neumático de sujeción de chapa
• Cuchillas aptas para acero inoxidable
• Tope angular ajustable

Área de trabajo (datos técnicos)
Longitud de trabajo: 2.000 mm
Longitud de trabajo (profundidad de inserción 750 mm): 1.900 mm
Abertura (garganta): 150 mm
Ángulo de corte: 1,5°
Recorridos por minuto: 20 H/min
Sujetadores: 9 posiciones
Capacidad de sujeción: 14 t
Tamaño mesa: 2.270 mm x 400 mm x 800 mm

Tope trasero
Tope trasero: 1.000 mm
Velocidad de avance eje X: 2.280 mm/min

Brazos de apoyo delanteros
Número de brazos de apoyo: 3 posiciones
Longitud de los brazos: 1.000 mm

Capacidades de corte
Espesor placa (máx.) – 450 N/mm²: 6 mm
Espesor placa (mín.) – 400 N/mm²: 0,6 mm
Espesor placa (máx.) – 700 N/mm²: 4 mm
Espesor placa (mín.) – 700 N/mm²: 0,6 mm

Capacidad de accionamiento
Potencia motor principal: 7,5 kW
Volumen del depósito hidráulico: 190 l

Dimensiones y peso
Dimensiones (L x An x Al): 2,5 m x 2,15 m x 1,9 m
Peso: 4.500 kg

Detalles del producto

• Armazón de la máquina: Bastidor soldado de acero de alta resistencia y alivio de tensiones con viga oscilante. La barra de corte realiza un movimiento oscilante que restablece automáticamente la separación entre las cuchillas tras cada corte, reduciendo torsiones y prolongando la vida útil de las cuchillas.
• Soporte de material: Gran mesa con rodillos de bolas y tope angular rígido y ajustable para un alineado seguro. Brazos de apoyo largos y robustos para sujetar placas grandes.
• Hidráulica: Sistema fiable y de bajo mantenimiento. Los sujetadores hidráulicos regulables fijan la chapa cerca de la línea de corte durante la operación.
• Tope trasero: Sistema robusto para entornos de producción exigentes, con husillos de bolas precargados montados en protección.
• Equipo: Control ESTUN E21 para posicionamiento preciso en cortes unitarios y programas; pedal móvil con interruptor de parada de emergencia; visualización de la línea de corte mediante gráfica de sombra; cuchillas aptas para inoxidable.
• Seguridad: Protector continuo abatible hasta 1.000 mm para mejor visibilidad de la línea de corte; funciones de seguridad conforme a la normativa CE; barrera luminosa trasera para protección del área de trabajo.

Especificaciones técnicas

• Modelo: KHT 2006 M NC
• Longitud de trabajo: 2.000 mm
• Garganta: 150 mm
• Ángulo de corte: 1,5°
• Recorridos: 20 H/min
• Capacidad sujeción: 14 t
• Tamaño mesa: 2.270 x 400 x 800 mm
• Tope trasero: 1.000 mm
• Velocidad avance eje X: 2.280 mm/min
• Brazos de apoyo: 3 posiciones, longitud 1.000 mm
• Capacidad de corte: hasta 6 mm @450 N/mm²; hasta 4 mm @700 N/mm²; espesor min. 0,6 mm
• Motor principal: 7,5 kW
• Volumen depósito hidráulico: 190 l
• Dimensiones generales: 2,5 m x 2,15 m x 1,9 m
• Peso: 4.500 kg
