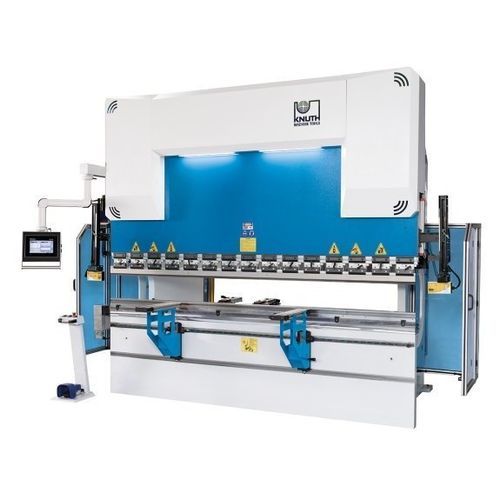

Prensa plegadora hidráulica AHK V 37220 CNC

CNCde precisión

Descripción
La AHK V 37220 CNC es una plegadora hidráulica CNC con una fuerza de 220 t y longitud de plegado de 3.700 mm. Incorpora una pantalla táctil gráfica DELEM para programación multi-eje y ofrece opciones modulares de tope trasero y bombín para aplicaciones de producción en serie.

Puntos destacados

• 220 t de capacidad y 3.700 mm de longitud de plegado
• Control CNC gráfico DELEM
• Sistema de seguridad óptico láser AKAS en la herramienta
• Bombado motorizado y opciones modulares de tope trasero
• Bastidor de acero mecanizado en centros CNC

Área de trabajo
Profundidad (throat): 410 mm
Recorrido (stroke): 265 mm
Apertura: 480 mm
Ancho de mesa: 110 mm
Altura de mesa: 900 mm

Recorridos
Recorrido eje X: 750 mm

Alimentación / velocidades
Velocidad de doblado: 9 mm/s
Alimentación rápida: 150 mm/s
Velocidad de retorno: 140 mm/s
Velocidad eje X: 600 mm/s

Capacidad de accionamiento
Potencia motor principal: 22 kW

Medidas y pesos
Volumen depósito hidráulico: 230 l
Dimensiones totales (L x W x H): 5 m x 2,7 m x 2,85 m
Peso: 14.000 kg

Estructura de la máquina

• Marco de acero certificado mecanizado en centros CNC para garantizar rigidez y precisión
• Construcción soldada y desestresada con superficies de montaje mecanizadas
• Componentes sujetos a tracción con radios grandes para reducir riesgo de grietas de soldadura
• Viga superior pre-tensable optimizada para minimizar deformaciones
• Soporte del sistema de medición que compensa deformaciones bajo cargas máximas
• Guias, cojinetes de pistón y sellos dimensionados para absorción óptima de cargas verticales y larga vida útil

Área de trabajo

• Gran voladizo, larga carrera y mesa estrecha para secuencias de plegado complejas

Bombado (opcional)

• Bombado motorizado para resultados uniformes a lo largo de toda la longitud de plegado, especialmente en chapas gruesas

Sistema hidráulico

• Cilindros hidráulicos diseñados y rectificados en fábrica
• Pistones forjados en acero, templados, rectificados y cromados
• Bloques y válvulas hidráulicas de fabricantes reconocidos para fiabilidad duradera
• Válvulas de seguridad que protegen el sistema en caso de sobrecarga

Tope trasero

• Diseño robusto y de bajo mantenimiento
• Dedos de tope ajustables rápidamente desde el frente con herramienta de seguridad

Brazos de apoyo frontales

• Brazos rígidos sobre guías lineales, bloqueables en posición
• Cremaillera para posicionamiento vertical rápido
• Cepillos industriales que facilitan la manipulación y protegen las superficies

Herramientas de plegado

• Portaherramientas Promecam (tipo europeo) para amplia selección de herramientas
• Herramientas endurecidas y rectificadas para ajustes precisos

Seguridad y productividad

• Sistema de seguridad láser AKAS que vigila la zona de la herramienta sin limitar la funcionalidad
• Concepto de seguridad conforme a la normativa CE vigente
• Cortina de luz trasera y protectores laterales robustos para asegurar el área de trabajo

Equipamiento estándar (selección)

• DELEM DA-53T control táctil 2D (control CNC 4 ejes, pantalla color)
• Tope trasero eje X con guía lineal y husillo de bolas
• Bombado motorizado
• Sujeción rápida de herramienta superior
• Sistema de seguridad láser AKAS
• Barrera luminosa
• Sistema de sujeción de herramientas europeo
• Herramienta superior EUROPEAN TYPE (segmentada 835 mm)
• Herramienta inferior EUROPEAN TYPE 4V H: 60x60 mm
• Pedal con parada de emergencia
• 2 brazos de apoyo frontales móviles
• 2 dedos de tope regulables en altura
• Función ECO ahorro de energía
• Manual de operación

Equipamiento opcional (selección)

• Sistema de tope trasero para ejes X y R
• Topes traseros para ejes X, R, Z1, Z2 para longitudes hasta 3.700 mm
• Extensión del tope trasero eje X
• Dedos de tope adicionales
• Brazos de apoyo adicionales
• Aire acondicionado para armario eléctrico
• DELEM DA58 2D TX (4 ejes) add-on
• Actualizaciones DELEM DA66T / DA69T 3D (hasta 7 ejes)
• PressMax DRM EcoPower (opcional)
• Mejora herramienta superior H=67,6 mm a H=105 mm (para 3.700 mm)

Especificaciones técnicas

• Fuerza de presión: 220 t
• Longitud de plegado: 3.700 mm
• Distancia entre columnas: 3.100 mm
• Profundidad (throat): 410 mm
• Recorrido: 265 mm
• Apertura útil: 480 mm
• Ancho mesa: 110 mm
• Altura mesa: 900 mm
• Recorrido eje X: 750 mm
• Velocidad de plegado: 9 mm/s
• Alimentación rápida: 150 mm/s
• Velocidad de retorno: 140 mm/s
• Velocidad eje X: 600 mm/s
• Motor principal: 22 kW
• Volumen aceite hidráulico: 230 l
• Dimensiones (L x W x H): 5 m x 2,7 m x 2,85 m
• Peso: 14.000 kg
