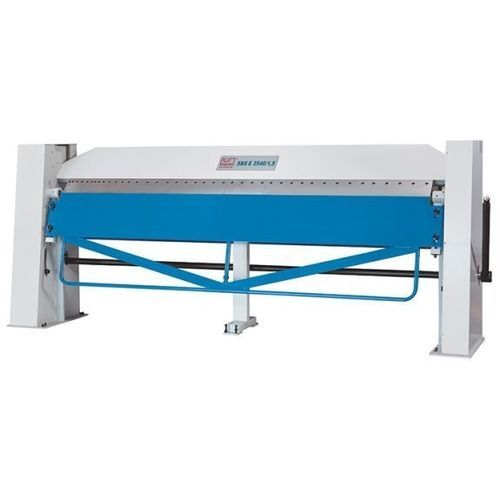

Máquina plegadora de chapa SBS E 2540/1,5

manualde grandes dimensiones

Descripción
Las plegadoras manuales de la serie SBS E presentan una construcción pesada y robusta, diseñada para doblar chapas largas de hasta 3.000 mm. La serie es adecuada para grandes longitudes de plegado y, gracias al tope angular regulable y a la herramienta superior segmentada, puede emplearse también en producción de pequeñas series angulares. La compensación manual de plegado integrada y la fácil operación soportan procesos exigentes de chapa.

Puntos destacados

• Grandes longitudes de plegado
• Herramienta superior segmentada para ampliar las posibilidades de plegado
• Compensación de plegado manual incorporada
• Tope angular ajustable para ángulos repetibles
• Funcionamiento manual sencillo

Detalles del producto
La serie ofrece una construcción muy robusta con manejo sencillo y alta precisión. Todos los modelos incluyen una matriz (troquel) macho segmentada y endurecida; los segmentos son extraíbles individualmente para permitir el plegado de todos los lados de cubetas y piezas complejas. El tope angular regulable facilita la producción de pequeñas series con el mismo ángulo. Opcionalmente puede instalarse un tope trasero ajustable manualmente.

Equipamiento estándar / Opciones (extracto)

• Herramienta superior de punta afilada segmentada
• Manual de operación

Especificaciones técnicas

• Modelo: SBS E 2540/1,5
• Área de trabajo: Longitud de trabajo: 2.540 mm; Espesor de placa (máx.) - 400 N/mm²: 1,5 mm; Altura de trabajo: 920 mm
• Troquel macho: Recorrido: 120 mm
• Matriz de doblado: Ángulo de plegado (máx.): 135°; Rango de ajuste eje A: 15 mm
• Dimensiones y peso: Dimensiones (largo x ancho x alto): 3,32 m x 0,72 m x 1,5 m; Peso: 1.250 kg
