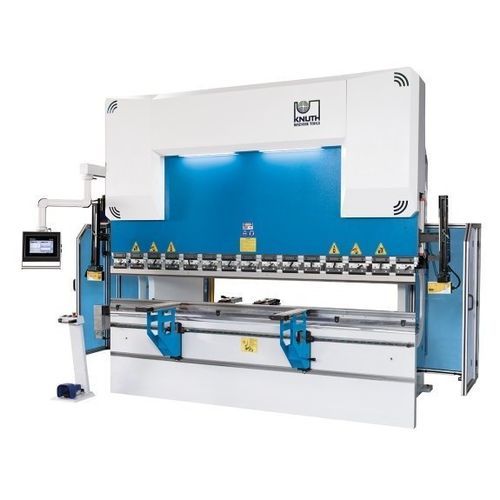

Prensa plegadora hidráulica AHK V 30175 CNC

CNC4 ejesde precisión

Descripción general
La AHK V 30175 CNC es una plegadora hidráulica diseñada para procesos industriales de conformado de chapa, combinando un bastidor mecanizado en acero con control CNC moderno para producciones de alta precisión. Incluye control DELEM y opciones modulares de tope trasero para múltiples aplicaciones.

Puntos destacados

• Fuerza de prensado 175 t, longitud de plegado 3.100 mm
• Pantalla táctil DELEM (DA-53T estándar)
• Sistema de sujeción Promecam y utillaje templado y rectificado
• Sistema de seguridad óptico láser AKAS y cortina de luz trasera
• Bombín motorizado y topes traseros multi-eje configurables

Marco de la máquina

• Marco de acero soldado y alivianado de tensiones, mecanizado en centros CNC para mayor rigidez y repetibilidad
• Gran viga superior pre-tensable para minimizar deformaciones
• Componentes estructurales diseñados con radios grandes para reducir riesgo de fisuras en soldaduras
• Guías, cojinetes de pistón y sellos dimensionados para absorción óptima de cargas verticales

Área de trabajo

• Profundidad y carrera generosas con mesa estrecha para facilitar secuencias de plegado complejas (Profundidad: 410 mm; Carrera: 265 mm)

Abombado (nota)

• El abombado motorizado asegura resultados uniformes a lo largo de toda la longitud de plegado al trabajar chapas de mayor espesor (opcional)

Sistema hidráulico

• Cilindros fabricados y honed internamente; pistones forjados endurecidos, rectificados y cromados
• Bloques y válvulas hidráulicas de fabricantes reconocidos para mayor fiabilidad
• Válvulas de seguridad para protección contra sobrecargas

Tope trasero

• Diseño robusto y bajo mantenimiento; dedos de tope ajustables rápidamente desde la parte frontal
• Opciones multi-eje para longitudes extendidas

Brazos de apoyo delanteros

• Brazos rígidos sobre guías lineales, bloqueables en posición; cremallera para ajuste rápido de altura
• Cepillos industriales que protegen las superficies de las chapas

Herramientas de plegado

• Porta-herramientas Promecam (estándar europeo) para amplia compatibilidad
• Utillaje superior e inferior templado y rectificado; superiores segmentados disponibles

Seguridad y productividad

• Sistema de seguridad láser AKAS que controla la zona de herramienta sin limitar la funcionalidad
• Conformidad con directivas CE
• Cortina de luz trasera y protectores laterales robustos

Equipamiento estándar (selección)

• Control DELEM DA-53T 4 ejes táctil
• Tope trasero eje X con guía lineal y husillo de bolas
• Abombado motorizado, sujeción rápida de herramienta superior
• Sistema de seguridad AKAS y cortina de luz trasera
• Sistema de sujeción tipo europeo; herramienta superior segmentada 835 mm
• Pedal con paro de emergencia; 2 brazos de apoyo frontales móviles
• Función ECO de ahorro energético; manual de operación

Equipamiento opcional (selección)

• Sistemas de tope trasero multi-eje (X, R, Z1, Z2) para longitudes hasta 3.700 mm
• Controles DELEM avanzados (DA-58, DA-66T, DA-69T) para aplicaciones multi-eje
• Aire acondicionado para armario eléctrico; opciones de monitorización/ahorro energético (PressMax DRM EcoPower)
• Dedos de tope/soportes adicionales; mejoras en altura de herramienta superior

Especificaciones técnicas

• Modelo: AHK V 30175 CNC
• Fuerza de presión: 175 t
• Longitud de plegado: 3.100 mm
• Distancia entre columnas: 2.600 mm
• Profundidad de garganta: 410 mm
• Carrera: 265 mm
• Abertura: 480 mm
• Ancho de mesa: 110 mm
• Altura de mesa: 900 mm
• Recorrido eje X: 750 mm
• Velocidad de plegado: 9 mm/s
• Avance rápido: 160 mm/s
• Velocidad de retorno: 120 mm/s
• Velocidad avance eje X: 600 mm/s
• Potencia motor principal: 18,5 kW
• Volumen tanque hidráulico: 230 l
• Dimensiones (L x An x Al): 4,1 m x 2,55 m x 2,82 m
• Peso: 10.500 kg
