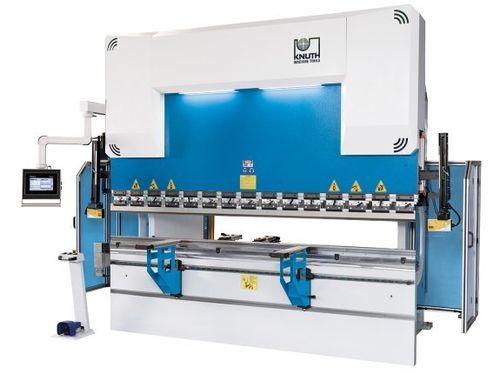

Prensa plegadora hidráulica AHK V 20060 CNC

CNCde precisión

Descripción
Los modelos AHK V 20060 CNC cumplen con los requisitos modernos europeos para prensas plegadoras industriales. Desarrollados con tecnología de diseño avanzada y fabricados en líneas de producción modernas, estos equipos ofrecen precisión, fiabilidad y repetibilidad. La serie incorpora una unidad de control gráfica táctil DELEM para programación CNC eficiente y control total del proceso. Existen múltiples opciones de tope trasero y accesorios para adaptar la máquina a diferentes necesidades productivas.

Puntos destacados del producto

• Alta calidad de mecanizado
• Componentes hidráulicos y electrónicos de primer nivel
• Control CNC DELEM con pantalla táctil
• Sistema de seguridad óptico láser AKAS en la herramienta
• Soluciones detalladas que ahorran tiempo en producción

Marco de la máquina y detalles
Marco de la máquina

• Estructura de acero certificada que garantiza estabilidad y precisión
• Estructuras soldadas sometidas a tratamiento de alivio de tensiones y mecanizadas en centros CNC
• Elementos sometidos a carga diseñados con radios grandes para evitar grietas en soldaduras
• Viga superior sobredimensionada y precargada para minimizar deformaciones
• Soportes del sistema de medición diseñados para compensar desviaciones bajo carga máxima
• Guías, cojinetes y juntas dimensionados para una larga vida útil

Área de trabajo

• Importante voladizo, carrera larga y mesa estrecha para secuencias de plegado complejas

Abombamiento (opcional)

• Abombamiento motorizado de la mesa inferior (según versión): garantiza precisión en todo el largo de plegado, especialmente en chapas gruesas

Sistema hidráulico

• Cilindros hidráulicos diseñados a medida y rectificados internamente
• Pistones de acero forjado, templados, rectificados y cromados
• Bloques y válvulas hidráulicas de fabricantes reconocidos para fiabilidad a largo plazo
• Válvulas de seguridad que protegen el sistema en caso de sobrecarga

Tope trasero

• Diseño robusto y de bajo mantenimiento
• Dedos del tope ajustables rápidamente desde el frente con herramienta de seguridad

Brazos de soporte frontales

• Brazos de soporte estables que se deslizan en guías lineales y se pueden fijar en posición
• Engranaje de cremallera para posicionamiento vertical rápido
• Cepillos industriales robustos para protección de las chapas

Herramientas de plegado

• Portaherramientas tipo Promecam europeo para amplia selección de utillajes
• Herramientas templadas y rectificadas para ajustes precisos

Seguridad y productividad

• Sistema de seguridad láser AKAS que controla la zona de la herramienta sin limitar su funcionalidad
• Concepto de seguridad conforme a las directivas CE vigentes
• Cortina de luz trasera y protecciones laterales robustas para asegurar el área de trabajo

Control estándar (ejemplo)
Control DELEM DA-53T táctil CNC:

• Control CNC hasta 4 ejes (Y1, Y2 + 2 ejes auxiliares), pantalla TFT multitáctil en color 10,1"
• Navegación por teclas rápidas e interfaz gráfica para programación sencilla
• Funciones máquina: Y1-Y2, X, eje R y coronación; posibilidad de configurar segundo eje del tope como Z
• Puerto USB para backup/restauración de piezas y herramientas
• Soporta servo y variador; algoritmos avanzados para control de ejes Y
• Opciones: TandemLink, software offline Profile-53TL

Equipamiento estándar (ejemplos)

• Control DELEM DA-53T 2D (CNC táctil)
• Tope trasero para eje X con guías lineales y husillos de bolas precargados
• Abombamiento motorizado (según versión)
• Portaherramientas macho de cierre rápido
• Sistema óptico de seguridad láser AKAS
• Cortina de luz trasera
• Montaje de herramientas europeo
• Troqueles compatibles formato europeo
• Pedal con interruptor de paro de emergencia
• Dos brazos de soporte frontales móviles
• Dedos del tope trasero ajustables en altura
• Modo ECO para ahorro de energía
• Manual de usuario

Equipamiento opcional (ejemplos)

• Sistemas de tope trasero para ejes X y R
• Extensiones de tope para eje X
• Dedos adicionales para tope trasero
• Brazo de apoyo adicional
• Aire acondicionado para cuadro eléctrico
• Versiones de mayor capacidad y controles DELEM alternativos (DA58/DA66T/DA69T)
• Accesorios PressMax DRM EcoPower (según tonelaje)

Características / especificaciones técnicas

• Fuerza de plegado: 60 t
• Longitud de plegado: 2.100 mm
• Distancia entre columnas: 1.600 mm
• Voladizo: 310 mm
• Recorrido: 210 mm
• Apertura: 425 mm
• Ancho de mesa: 110 mm
• Altura de mesa: 900 mm
• Recorrido eje X: 750 mm
• Velocidad de plegado: 10 mm/s
• Avance rápido: 190 mm/s
• Velocidad de retorno: 120 mm/s
• Velocidad de avance eje X: 600 mm/s
• Potencia motor principal: 7,5 kW
• Volumen tanque hidráulico: 140 l
• Dimensiones (L x An x Al): 3,1 m x 2,5 m x 2,52 m
• Peso: 5.400 kg
