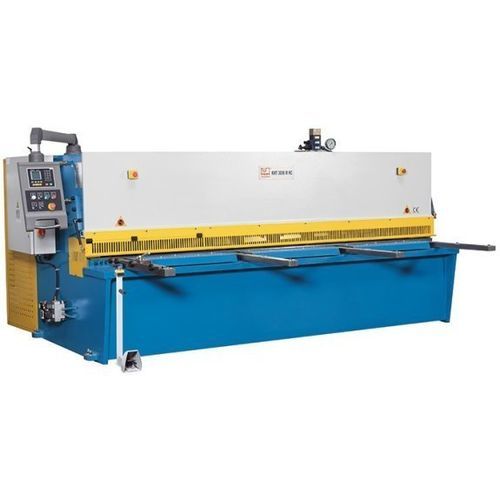

Cizalla hidráulica KHT 3008 M NC

para chapaguillotinade oscilación

Descripción
La KHT 3008 M NC es una cizalla guillotina hidráulica de viga oscilante diseñada para obtener cortes muy rectos y un desprendimiento fiable de las piezas cortadas. La viga de corte se guía en un cojinete pivotante anclado al cuerpo de la máquina y el tope trasero se posiciona con precisión mediante el control ESTUN E21 NC.

Puntos destacados

• Control numérico ESTUN E21 NC
• Tope trasero con husillos de bolas precargados
• Sujeción neumática de la chapa
• Cuchillas aptas para acero inoxidable
• Tope angular regulable

Área de trabajo
Longitud de trabajo: 3.200 mm
Profundidad de garganta: 150 mm
Ángulo de corte: 1,5°
Recorridos por minuto: 10 H/min
Posiciones de sujeción: 13
Capacidad de sujeción: 26 t
Tamaño de la mesa: 3.530 mm x 500 mm x 800 mm

Tope trasero
Recorrido del tope trasero: 1.000 mm
Velocidad de avance eje X: 2.280 mm/min

Brazos de apoyo delanteros
Número de brazos: 3
Longitud de brazos: 1.000 mm

Capacidades de corte
Espesor máx. (450 N/mm²): 8 mm
Espesor mín. (400 N/mm²): 0,8 mm
Espesor máx. (700 N/mm²): 5 mm
Espesor mín. (700 N/mm²): 0,8 mm

Potencia de accionamiento
Potencia motor principal: 11 kW
Volumen depósito hidráulico: 250 l

Dimensiones y peso
Dimensiones (L x A x Al): 3,85 m x 1,85 m x 1,76 m
Peso: 8.300 kg

Detalles del producto

• Armazón: bastidor soldado en acero, alivio de tensiones, diseño de viga oscilante que restaura la separación entre cuchillas tras cada corte.
• Soporte de material: mesa amplia con rodillos/balines y tope angular rígido; brazos de soporte largos para manipular placas grandes.
• Hidráulica: sistema fiable y de bajo mantenimiento; presores hidráulicos regulables para asegurar la chapa cerca de la línea de corte.
• Tope trasero: sistema robusto para entornos de producción exigentes; husillos de bolas precargados en carcasa protectora.
• Equipamiento: ESTUN E21 NC para posicionamiento preciso (cortes individuales y programas); pedal móvil con paro de emergencia; proyección de sombra para alineación de la línea de corte; cuchillas aptas para inox.
• Seguridad: protector de dedos de longitud completa con sección abatible (1000 mm) para mejor visibilidad; barrera luminosa trasera; funciones de seguridad conforme a CE.

Equipo estándar

• Control NC ESTUN E21S (posicionamiento del tope, capacidad de programas)
• Dispositivo neumático de sujeción
• Tope trasero NC
• Línea de corte por sombra
• Brazos de apoyo (3, 1.000 mm)
• Pedal con parada de emergencia
• Ajuste manual de juego de corte
• Protector de dedos con seccion abatible
• Barrera luminosa trasera
• Cuchillas para acero inoxidable
• Herramientas y manual

Equipo opcional

• Enfriador de aceite hidráulico (recomendado para producción en serie)
• Lubricación central automática
• Juego de cuchillas adicional (caras de corte múltiples)

Características / especificaciones técnicas

• Modelo: KHT 3008 M NC
• Longitud de trabajo: 3.200 mm
• Profundidad de garganta: 150 mm
• Ángulo de corte: 1,5°
• Recorridos: 10 H/min
• Posiciones de sujeción: 13
• Capacidad de sujeción: 26 t
• Tamaño de mesa: 3.530 x 500 x 800 mm
• Tope trasero: 1.000 mm
• Velocidad avance: 2.280 mm/min
• Brazos de apoyo: 3 × 1.000 mm
• Capacidades de corte (450 N/mm²): 0,8–8 mm
• Capacidades de corte (700 N/mm²): 0,8–5 mm
• Motor principal: 11 kW
• Volumen tanque hidráulico: 250 l
• Dimensiones generales: 3,85 m x 1,85 m x 1,76 m
• Peso: 8.300 kg
